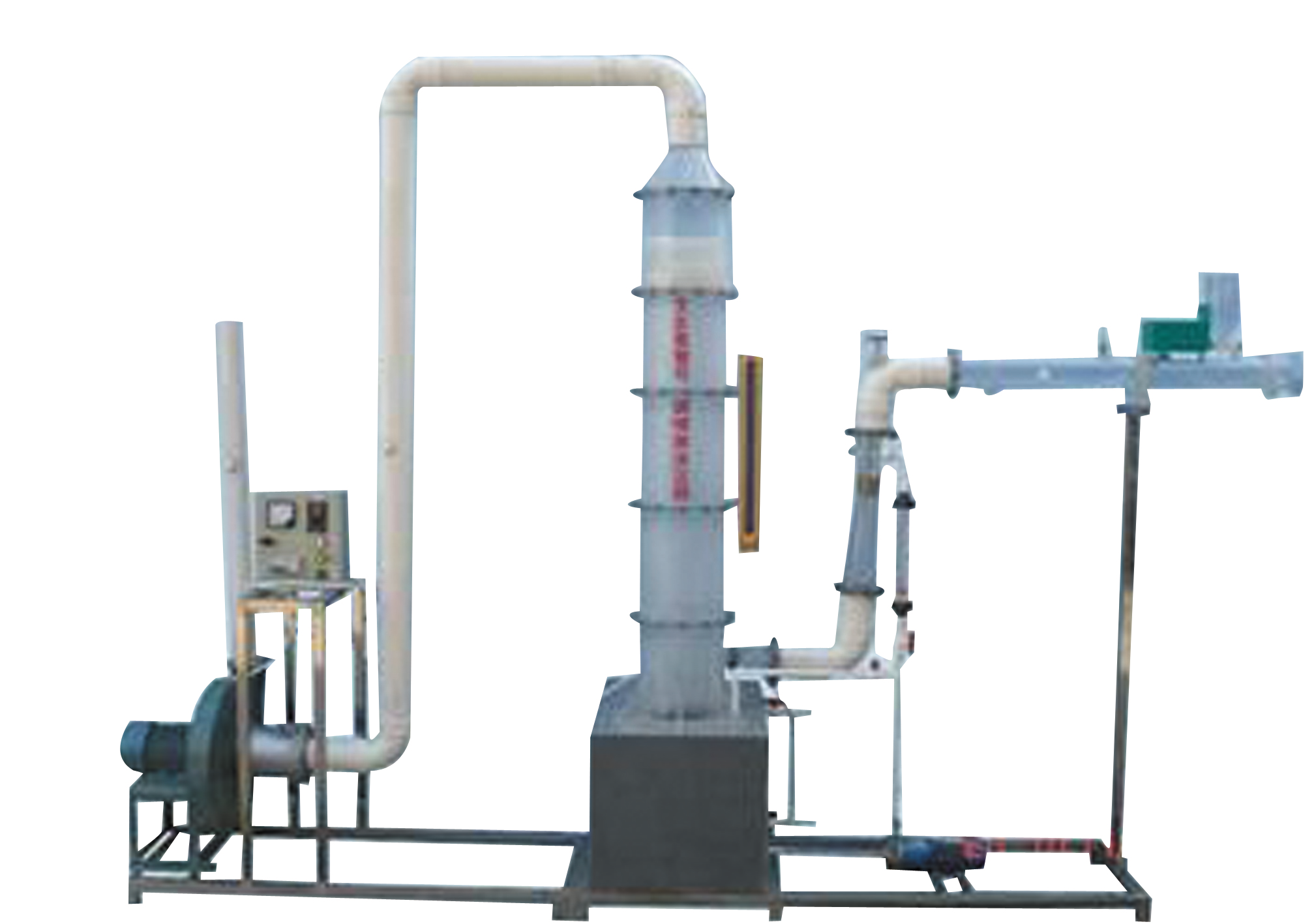

文丘里除塵器性能測定實驗裝置 JGKY-549

主要功能：文丘里除塵器性能測定實驗裝置 JGKY-549

設備特點：

•  設備布局合理、美觀，結構清晰，整體感強。

•  文丘里洗滌器為透明有機玻璃制造，可有效觀察流體在實驗過程中的現象。

實驗目的：

•  了解文丘里除塵器結構形式和除塵機理。

•  掌握文丘里除塵器主要性能指標的測定方法。

•  掌握文丘里除塵器的除塵效率測定方法。

•  掌握文丘里除塵器的壓力損失和阻力系數的測定方法。

主要配置：

吸風裝置 、 有機玻璃主體 、 文丘里除塵裝置 、 水泵 、 流量計 、 儲液箱 、 進出口風管 、斜管 微壓計 、 畢托管 、 U型壓差管、 支架 、 排氣管道 、 發塵裝置 。

技術參數：

1、 環境溫度： 5℃～40℃，配電：380V，三相四線制 功率1100W。

2、風管尺寸：直徑 Φ 110管道， 由引水裝置、文丘里管本體及脫水器三部分組成 。

3、 文丘里除塵 塔：尺寸 Φ200×1500mm,材質優質有機玻璃.

4、抽風機，高壓離心風機：功率1.1KW，轉速2900r/min。

5、水泵：額定流量10L/min，功率90W，揚程8m。

6、水箱：尺寸400 × 400 × 300mm，優質PVC材質。

7、 氣體喉管流速 15 m/s 。

8、 液氣比 0.3-1.5（L/m 3 ），有效除塵率 95% 。

9、 控制屏和框架均為 304不銹鋼，結構緊湊，外形美觀，流程簡單，操作方便。

10、外形尺寸：1800×500×2200mm， 框架 為可移動式設計， 帶腳輪及禁錮腳 。
