分 項

說 明

裝置功能

1. 主要工藝設備采用臥式多室流化床干燥器，旋風分離器及布袋過濾器等。

2. 可以測定床層溫度、差壓曲線；恒定狀態下介質濕度曲線和干燥速率曲線的測定。

3. 可以進行干燥物流的預熱溫控；全新鮮空氣及部分回流狀態的風量調節。

4. 可以進行流化床臨界濕含量及干燥終點判定操作；流化狀態及流化曲線的操控。

5. 進行風機和循環風機的啟停操作；加熱系統與物流的聯調操作；物料配送及取樣檢測操作等。

6. 認識并學會使用抽風機、送風機、孔板流量計、轉子流量計、電動調節閥、變頻器、差壓變送器、可控硅、熱電阻、 可編程多回路控制器 、聲光報警器、調壓模塊等電氣設備及儀表；掌握單回路、串級控制等控制方案的實施。

7. 就地及遠程控制崗位技能：現場操作報表的制作、記錄，現場控制臺儀表與微機通訊，實時數據采集及過程監控；總控室控制臺與現場控制臺通訊，各操作工段切換、遠程監控、流程組態的上傳下載。

設計參數

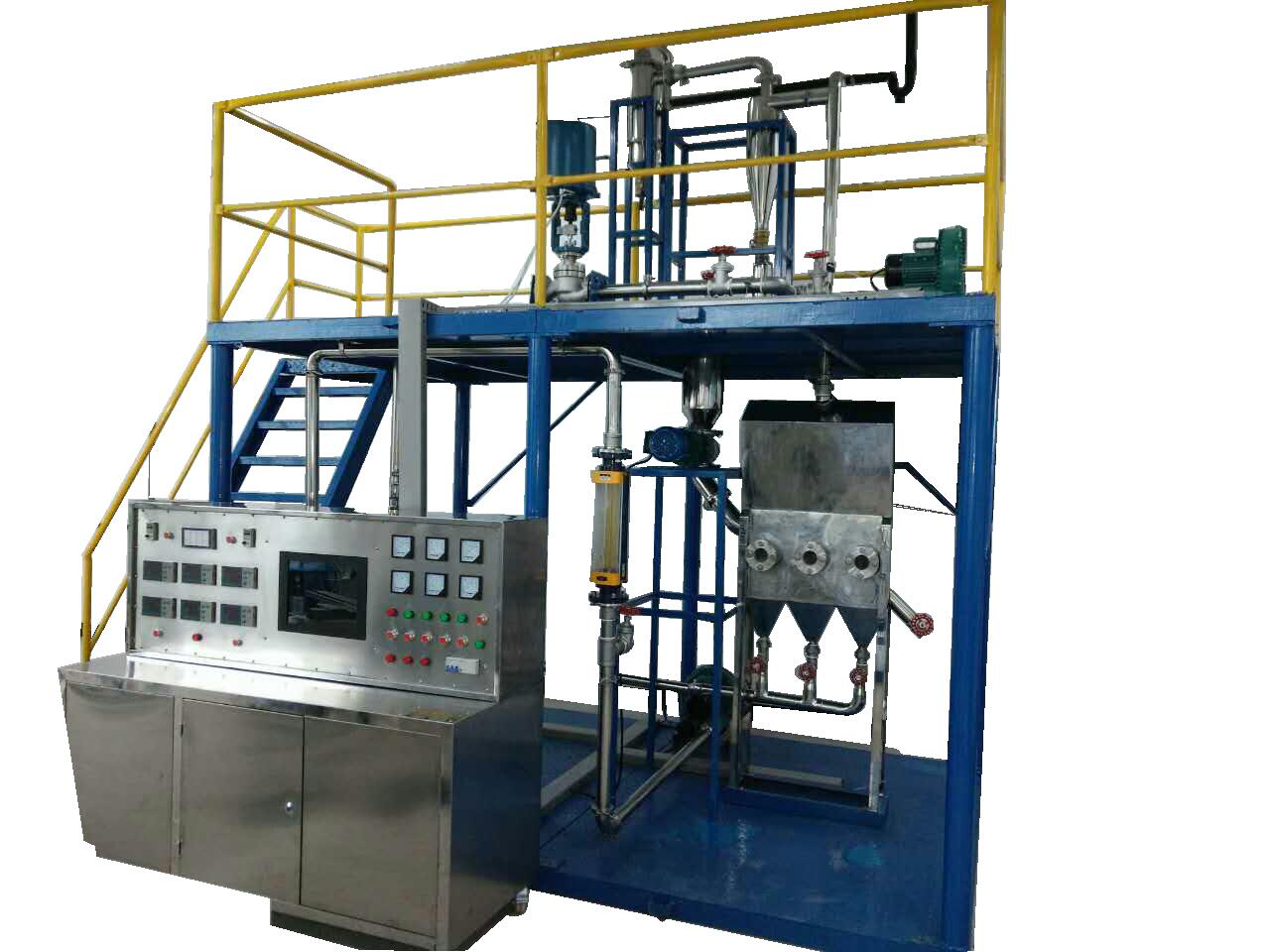

裝置整體采用工程化布局，兩層布置，一層為主操作區，二層主要為觀察區。

物料：小米比重為1.0-1.2或粒徑1-2mm的其它易吸水的固體物料。

物料濕含量：20-30%。

流化床床層壓降：≤0.3KPa，流化床床層溫度：50～60℃。

氣體流量：80～120m 3 /h，循環風機出口壓力：4-5KPa。

整機參數

設備尺寸：3700×2000×3500mm(長x寬x高)， (可根據實訓場地實際高度和場地面積進行調整)，整機采用鋼制噴塑框架，帶兩層操作平臺，一層平面方便安裝、檢修，二層有安全斜梯通上并有護欄、防滑板。

電氣系統

標準工業操作臺，內安裝漏電保護空氣開關、電流型漏電保護器充分考慮人身安全保護；同時每一組強電輸出都有旋鈕開關控制，保證設備安全，操作控制便捷；裝有分相指示燈，開關電源等。外型尺寸:1400x800x1300mm(長x寬x高)。

公用設施

電：電壓AC380V，三相四線制（三火線一零線）。需配置1~2個接地點（安全地及信號地）。

主要設備

進料器：304不銹鋼，旋轉下料，50g/min，下料器轉速：200～400rpm 一臺。
臥式流化床干燥器：304不銹鋼， 650x250x1080mm，一臺。
旋風分離器：304不銹鋼，φ180x540mm，一臺。
電加熱爐：φ219x1120,304不銹鋼，內加翅片式加熱管。
布袋過濾器：304不銹鋼，φ219x440mm，一臺。
粉塵接收器：304不銹鋼，φ159x120mm，二臺。

空氣加熱器：304不銹鋼，φ219x1100mm，N=4.5KW，一臺。
鼓風機：功率：p=1.1KW，流量Qmax=180m 3 /h，U=380V，一臺。
循環風機：功率：P=1.1KW，流量Qmax=180m 3 /h，U=380V，一臺。
空氣轉子流量計：10-100m 3 /h

電動調節閥：4-20mA， 精度： 0.5%FS 1臺

溫度檢測點：7點。

壓力檢測點：2點。

流量檢測點：2點。

聯想計算機：CPU雙核2.0，2G DDR2內存，硬盤500G，光驅，鼠標，鍵盤，顯示器：19”液晶顯示屏。二年質保。操作系統：中文專業版WINXP。

上位機監控軟件

RS485/232通訊轉換器, MCGS 工業組態軟件一套（附 64 點軟件狗），在線監控軟件一套。

測控組成

變量

檢測機構

顯示機構

執行機構

鼓風機出口流量

孔板流量計

宇電顯示儀

變頻器

循環風機出口流量

轉子流量計

轉子流量計

閥門

流化床進口溫度

PT100 鉑電阻

宇電顯示儀

自控

流化床出口溫度

PT100 鉑電阻

宇電顯示儀

自控

流化床床層溫度

PT100 鉑電阻

宇電顯示儀

自控

流化床床層壓差

風壓傳感器

宇電顯示儀

自控

循環風機出口壓力

壓力傳感器

宇電顯示儀

自控

下料器轉速

轉速傳感器

宇電顯示儀

自控

解吸塔壓降

壓差傳感器

宇電顯示儀

自控

加熱器加熱溫度

PT100 鉑電阻

宇電溫控儀

固態調壓
