JG-755D 通用電工實驗與電工技能實訓考核實驗室成套設備

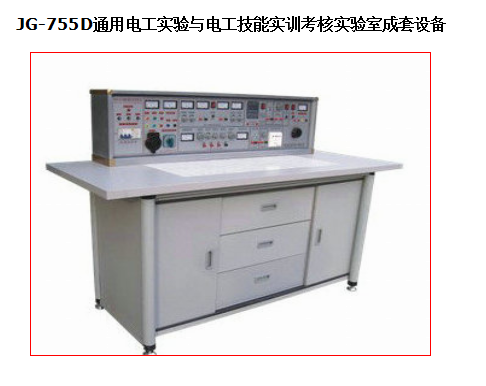

產品參考圖片：

主要功能： JG-755D 通用電工實驗與電工技能實訓考核實驗室成套設備

一、實驗臺及操作桌結構：
1. 實驗臺外殼尺寸： 123×35×20cm
2. 三相保險座
3. 三相電源輸入指標
4. 總開關 : 實驗臺電源總開關 , 帶漏電、過載保護
5. 試驗按鈕：試驗漏電開關漏電功能
6. 電源輸入指示 1 只
7. 電源輸出指示 3 只 ( 紅、綠、黃三色 )
8. 交流電壓表：指示輸出線電壓
9. 電壓轉換開關：與電壓表配合使用，監示輸出線電壓的大小與對稱情況
10. 接線座 5 只： A 單元三相四線及地線輸出
11. 電流表 W 相電流輸出指示
12. 四插座： A 單元三相四線電源輸出
13 、接線座 2 只： B 單元交流低壓電源輸出
14. 電表 (2A) ： B 單元交流電流指示
15. 旋鈕： B 單元 3-24V 交流低壓選擇輸出
16. 開關： C 單元雙路直流穩壓電源開關
17. 旋鈕： C 單元雙路 Ⅰ 路穩流調節
18. 旋鈕： C 單元雙路 Ⅱ 路穩流調節
19. 接線座 2 只： C 單元 Ⅰ 路直流穩壓輸出。
20. 保險座： C 單元雙路穩壓電源保險
21. 電表 4 只：雙路穩壓電源電壓、電流指示
22. 接線座： D 單元直流 5V 穩壓輸出
23. 電表： D 單元電流 0.5V 輸出指示
24. 開關 1 ：控制各低壓交流電、信號源
25. 開關 2 ：控制 E 單元交直流調壓電源
26. 電表： E 單元交流電壓輸出指示 27. 接線座 4 只： E 單元交流、直流輸出口
28. 旋鈕： E 單元 0 ～ 240V 電壓調節
29. 插座： G 單元 220V 輸出插座
30. 旋鈕：音頻功率放大器音量調節
31. 接線座 2 只：音頻信號輸入
32. 按鈕：單次脈使能開關
33. 接線座 3 只：單次脈沖輸出口
34. 電表：函數發生器正弦波輸出電壓指示
35. 旋鈕：正弦波輸出三級衰減幅度粗調
36. 旋鈕：正弦波輸出口
37. 接線座：正弦波輸出口
38. 旋鈕：矩形波輸出幅度調節
39. 接線座：三角波輸出口
40. 旋鈕：函數信號發生器頻率細調
41. 接線座：矩形波輸出口
42. 旋鈕：函數信號發生器五級頻率粗調
43. 電表：函數發生器輸出頻率指示
44. 實驗桌面尺寸： 160×70cm
45. 智能型多功能交流電路測量電表：能同時測量工作電路中電流 I 、電壓 U 、功率 Kw 、電能 Kwh 、工作時間 T ，八位液晶顯示。
46. 儲存板：放置元件盒
47. 左儲存柜：放置儲存板（帶門鎖）
48. 抽屜：放置常用工具
49. 右儲存柜：放置儲存板（帶門鎖）
50. 通用電路板：規格 35×90cm ，元件盒在其上任意拼插進行實驗。


二、電工電子技能實訓考核臺主要技術指標：
1 、輸入工作電源：三相四線
2 、輸出電源及信號
A 單元：三相四線
B 單元：交流 3 、 6 、 9 、 12 、 15 、 18 、 24V
C 單元：雙路恒流穩壓電源（具有過載及短路保護功能），二路輸出電壓都為 0 ～ 30V ，內置式繼電器自動換檔，由多圈電位器連續調節，使用方便。輸出最大電流為 2A ，具有預設式限流保護功能。
電壓穩定度： <10-2 負載穩定度： <10-2 紋波電壓： <5mv
D 單元：直流穩壓 5V ，電流 0.5A
E 單元：交直流電壓 0 ～ 240V 連續可調，電流 2A
F 單元： 220V 電壓輸出，供外接儀器使用。
3 、單次脈沖源：每次可輸出一對正負脈沖
4 、函數信號發生器（正弦波、三角波、矩形波）
1. 頻率范圍： 5HZ-550KHZ 分五個頻段
2. 頻率指示：由 HZ 表直接讀出
3. 電壓輸出范圍：
正弦波 5HZ-250KHZ>4.5V 、 250KHZ-550KHZ>3.5V
三級衰減： 0db 、 20db 、 40db 具有連續細調
矩形波： 5HZ-250KHZ>4.5V 、 250KHZ-550KHZ>3.5V ，幅度連續可調
三角波： 5HZ-550KHZ> １ V
5 、音頻功率放大器：輸入音頻電壓不低于 10mv ，輸出功率不小于 1W ，音量可調，內有喇叭，用于放大器電路擴音，也可作信號尋跡儀器使用。
6 、智能型多功能交流測量電表：精度 1.0 級，能同時測量電路電流 I 、電壓 U 、功率 Kw 、電能 Kwh ，工作時間 T ，八位液晶顯示。
7 、漏電保護：漏電動作電流 30mA 。
8 、絕緣電阻： >5MΩ 。

三、結構與配備（以二十四座為例）
（一）通用電工電子實驗室實驗桌：學生實驗桌 12 張，一桌二座，實驗桌外形尺寸為 160×70×80cm 。桌子中央配置通用九孔電路插板 ( 尺寸 :45×70cm) 。電路原理實驗部分根據電路在其上任意拼插元器件實驗盒成實驗電路。元件盒盒體透明直觀，內裝元件一目了然，盒蓋印有元件符號，線條清晰美觀。盒體與盒蓋采用較科學的壓卡式結構，維修、拆裝方便。實訓繼電控制部分元器件已裝在特制元件盒上，實驗時插在通用底板上就能連線實訓，方便、靈活。每張操作桌配有一粒膠皮板，保護通用電路板和桌面 ( 如需要在桌上放置電動機、焊接等 ) 桌子下部是元器件儲存柜，放置實驗元件器件及工具。
（二）、通用電工電子實驗室示教控制臺 1 臺：由示教實驗操作桌、實驗臺、演示控制屏組成，能分別控制 12 臺的電源。
（三）、通用電工電子實驗室實驗臺，共 12 臺，每張學生實驗操作桌上配置 1 臺。


四、實驗與實訓項目：
（ 1 ）電工部分實驗項目：
1 、電工測量儀表的使用
2 、常用元件的識別與檢測　
3 、線性元件與非線性元件的伏安特性
4 、電源的外特性　
5 、電位值、電壓值的測定
6 、電流表和電壓表的擴程
7 、基爾霍夫定律的驗證　
8 、驗征楞次定律
9 、迭加原理與互易定理的驗證
10 、戴維南定理與諾頓定理的驗征　　　　
11 、電壓源與電流源的等效變換　　　　　
12 、受控源特性的研究　　　　　　　　　
13 、一階電路實驗　　　　　　　　　　　
14 、二階電路的過渡過程　　　　　　　　
15 、研究 LC 元件在直流和交流電路中的特性
16 、負載獲得最大功率的條件　
利用上述 32 項實驗的元器件也可完成下面電路實驗
33 、最簡單的電路　　　　　　　　　　　
34 、電路中各點電位與參考點的選擇　　
35 、電阻的串聯　　　　　　　　　　　　
36 、電阻的并聯　　　　　　　　　　　　
37 、電阻的混聯　　　　　　　　　　　　
38 、電阻分壓器電路　　　　　　　　　　
39 、全電路歐姆定律　　　　　　　　　　
40 、電橋的應用與平衡條件　　　　　　
41 、節點電壓法　　　　　　　　　　　
42 、回路電壓法
43 、支路電流法　　　　　　　　　　　　
44 、 RCL 并聯電路　　　　
45 、串聯電路　　　　　　　　　
46 、變壓器結構及工作原理　　　　　
47 、基爾霍夫第一定律　　　　　　　　　
48 、基爾霍夫第二定律　　　　　　　　　
49 、日光燈電路原理　　
50 、擴大電壓表量程　　　　　　　　　
51 、擴大電流表量程
52 、 RC 電路的過度過程　　　　　　　　　
53 、 RL 過渡過程
54 、電容的串聯電路　　　　　　　　　
55 、電容的并聯電路
17 、交流電路參數的測量
18 、正弦交流電路中 RLC 元件的特性
19 、 RL 及 RC 串聯電路實驗
2O 、 RLC 串聯諧振電路
21 、日光燈電路的連接及功率因數改善
22 、三相負載的星、三角接法
23 、三相電路及功率的測量
24 、 R-C 選頻網絡的研究
25 、二端口網絡研究
26 、單相變壓器實驗
27 、互感電路實驗
28 、三相異步電動機的使用與起動
29 、三相電動機繼電接觸控制的基本電路
30 、三相電動機 Y 一 △ 起動控制實驗
31 、三相電動機的順序控制實驗
32 、三相電動機能耗制動控制實驗

56 、電容器的充放電
57 、電容器在交直流中的作用
58 、條形磁鐵在線圈中的運動
59 、電容的混聯
60 、純電阻、電感、電容電路
61 、磁耦合線圈的順串
62 、磁耦合線圈的反串
63 、歐姆表的工作原理
64 、雙聯開關二地控制
65 、用示波器觀察磁滯回線
66 、磁路歐姆定律
67 、兩線圈的互感及同名端
68 、互感耦合
69 、提高功率因數的方法
70 、單相電路功率的測量
71 、收錄機電源電路
72 、濾波電路
73 、電阻與溫度的關系 : 用伏安法測出燈絲在不同電壓下的阻值。
74 、三相異步電機閘刀控制正轉實驗
75 、具有過載保護的控制線路
76 、按鈕控制的正反轉控制線路
77 、接觸器控制星一三角降壓起動控制線路


（ 2 ）電工部分實訓項目：
1 、低壓驗電表的使用。　　　　　　　　　　　
2 、滅火器的操作方法。
3 、口對口人工呼吸法和胸外心臟壓擠法觀察。
4 、常用工具的使用與識別。
5 、常用導線的連接和絕緣的恢復�！　　　　　　�
6 、電烙鐵的拆裝與焊接技能訓練�！　　　　　　�
7 、電工識圖訓練�！　　　　　　　　　　　　　�
8 、配電板安裝�！　　　　　　　　　　　　　　�
9 、室內配線。　　　　　　　　　　　　　　　　
10 、室內照明線路安裝�！　　　　　　　　　　�
11 、電流表、電壓表的安裝�！　　　　　　　　�
12 、萬用表轉換開關的使用和讀數�！　　　　　�
13 、交流電壓的測量。　　　　　　　　　　　　
14 、直流電壓、直流電流的測量。　　　　　　　
15 、電阻的測量�！　　　　　　　　　　　　　�
16 、兆歐表、鉗形電流表接地電阻測定儀的使用。
17 、常用開關類電器拆裝�！　　　　　　　　　�
18 、交流接觸器的拆卸與組裝�！　　　　　　　�
19 、熱繼電器與時間繼電器的拆卸和組裝。　　　
20 、常用啟動器的結構觀察及檢測�！　　　　　�
21 、小型變壓器的制作。
22 、小型變壓器故障檢查與排除。
23 、三相鼠籠式電動機的拆裝與測試。
24 、三相鼠籠式電動機運行視。
25 、三相鼠籠式異步電動機的定期檢修。
26 、三相鼠籠式異步電動機故障分析。
27 、定子繞組局部故障的排除。
28 、單相電容式電動機繞組的拆換。
29 、單相電容式電動機故障與排除。
30 、手動正轉控制線路的安裝與檢修訓練。
31 、接觸器點動正轉控制
32 、具有自鎖的正轉控制。
33 、具有過載保護的正轉控制。
34 、接觸器聯鎖的正反轉控制。
35 、按鈕聯鎖的正反轉控制線路。
36 、按鈕、接觸器復合聯鎖的控制線路。
37 、接觸器控制 Y － △ 降壓控制。
38 、 X62 － W 型銑床主軸與進給電機的聯鎖控制。
39 、時間繼電器控制 Y － △ 降壓起動控制。
40 、 C620 － 1 型車床控制線路的模擬安裝。
41 、直流電動機的拆裝訓練（教師演示）。
42 、直流電動機的檢修訓練（老師演示）。
