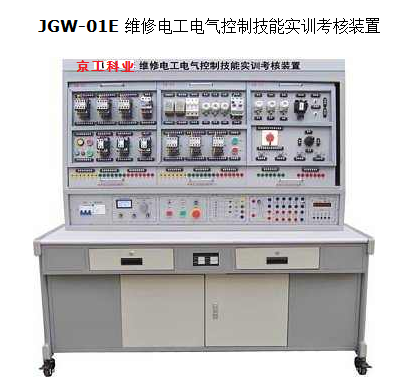

JGW-01E 維修電工電氣控制技能實訓考核裝置
一、概述
“JGW-01E 型維修電工電氣控制技能實訓考核裝置 ” 是根據勞動和社會保障部頒發的維修電工初、中級技能考核內容所列出的電氣控制線路而研發的實訓裝置，通過本實訓裝置的實訓操作，能快速掌握該課程的實際應用技術與操作技能，該實訓裝置不僅可供學生進行技能實訓，也是大中專院校、技校、職校及勞動職業技能鑒定部門初級、中級維修電工技能考核的理想設備。
二、特點
1. 電氣控制線路元器件都裝在作為掛板的安裝板上，操作方便、更換便捷，便于擴展功能或開發新實訓；操作內容的選擇具有典型性、實用性、科學性。
2. 操作臺只需三相四線的交流電源，即可投入使用；
3. 技能培訓用的控制線路和經特殊設計的小電機，可模擬工廠中各類的電氣拖動系統，能滿足維修電工的安裝、調試、故障分析及排除故障等技能訓練的要求；
4. 繼電接觸控制線路實訓所有的元器件都通過導線引到接線端子上，學生接線時只需在端子上進行
接線，有利于保護元器件；實訓時通過線槽走線，進行工藝布線訓練；
5. 接觸器和熱繼電器等電氣元件均采用國內外知名品牌，保證設備的品質、性能；
6. 設有電壓型漏電保護器和電流型漏電保護器，確保操作者的安全；各電源輸出均有監示及短路保護等功能，當實訓時發生誤操作或因接線錯誤而造成短路時，裝置能自動保護，避免燒毀保險絲和損壞電器，保障實訓順利進行；
7. 控制屏還設有定時器兼報警記錄儀（服務管理器），為學生實驗技能的考核提供了一個統一的標準；
8. 實訓電路與裝置電源的連接通過安全插座和高可靠護套結構手*插接線，安全快捷；
9. 裝置上設有三相電源輸出短路軟截止保護功能，防止了學生實訓時由于接線錯誤或誤操作而發生短路損壞元器件，同時能保障實訓順利進行并節約了實訓的成本。
三、技術性能：
1. 輸入電壓：三相五線制 380V±10% 50Hz
2. 工作環境：環境溫度范圍 -10 ～＋ 40 ℃ 相對濕度＜ 85% （ 25 ℃ ） 海拔＜ 4000m
3. 裝置容量：＜ 1.5KVA
4. 外形尺寸： 1305×805×1630mm3
四、裝置配備
（一） DW02 電源控制屏
控制屏為鐵質雙層亞光密紋噴塑結構，鋁質面板。
主控功能板配備資源：
1. 三相四線電源輸入，經漏電保護器，總開關后 , 通過起、停按鈕控制接觸器通斷，并設有急�？刂瓢粹o；
2. 控制屏上有 450V 指針式交流電壓表 1 只，通過波段開關切換可以觀測三個電網電壓；
3. 定時器兼報警記錄儀（服務管理器），平時作為時鐘使用，具有設定實驗時間、定時報警、切斷電源等功能；還可以自動記錄由于接線或操作錯誤所造成的漏電告警、電源短路的總次數 , 為學生實訓技能的考核提供一個統一的標準；
4. 智能型多功能交流電路測量電表：八位 LED 顯示，可同時測量工作電路中電流 I 、電壓 V 、功率 KW 、電能 KWh 、工作時間 T 。精度 1.0 級。
5. 交流低壓電源：設有變壓器一只，原邊 220V 、副邊 26V 和 6.3V 的交流電壓， 6.3V 用于信號指示燈電源， 26V 用于能耗制動中整流電路的交流電源；
6.4 只 5408 二極管，用于能耗制動的整流電路；
7. 三只 75Ω/75W 電阻用于電動機降壓啟動、一只 10Ω/25W 用于異步電動機的能耗制動。
（二）實訓桌
實訓桌為鐵質雙層亞光密紋噴塑結構，桌面為防火、防水、耐磨高密度板、結構堅固，造型美觀大方。桌子左右各設有兩個抽屜（帶鎖），并帶有柜子，分別可用于放置掛件和實訓物品。
五、實訓項目
1. 單相啟動停止控制電路
2. 異步電動機點動控制電路
3. 異步電動機兩地控制電路
4. 異步電動機聯鎖正反轉控制電路
5. 雙重聯鎖控制電路
6. 自動順序控制電路
7. 手動順序啟動
8. 異步電動機星、三角控制電路
9. 異步電動機能耗制動控制電路
10. 按鈕聯鎖的三相異步電動機正反轉控制線路
11. 接觸器聯鎖的三相異步電動機正反轉控制線路
12. 雙重聯鎖的三相異步電動機正反轉控制線路
13. 單向減壓啟動及反接制動控制線路
14. 異步電動機反接制動控制電路
15. 自動往返控制線路 16. 正反轉點動、啟動控制電路
17. 帶有點動的自動往返控制電路
18. 異步電動機自鎖控制電路
19. 異步電動機單相點動、啟動控制電路
20. 三相異步電動機定子串電阻減壓啟動手動控制線路
21. 三相異步電動機定子串電阻減壓啟動自動控制線路
22. 接觸器控制雙速電動機的控制線路
23. 時間繼電器控制雙速電機的控制線路
24.C620-1 型車床控制電路
25. 電動葫蘆控制電路
26.Y3150 型滾齒機控制電路
27. 電動葫蘆電路
28.Z3040 搖臂鉆床電路
29.CA6140 車床電路
六、實訓組件掛箱
掛箱上已安裝有熔斷器、鈕子開關、交流接觸器、時間繼電器、直流接觸器、按鈕開關、信號指示燈、熱繼電器等，所有器件均采用國內外知名品牌。各種實訓元器件的接線都在接線端子排上進行接線，避免了因長期在器件本身進行螺絲拆裝而導致元器件的損耗，通過走線槽走線，進行工藝布線訓練。實訓電路與裝置電源的連接通過安全插座和高可靠護套結構手*插連接線，安全快捷。
1 ． DW-01 維修電工實訓組件（一）
掛板上裝有熱繼電器、交流接觸器（ 380V ）、按鈕指示燈（ 6.3V ），接線端子等。
2 ． DW-02 維修電工實訓組件（二）
掛板上裝有螺旋式熔斷器、直插式熔斷器、低壓斷路器、時間繼電器、交流接觸器、接線端子等。
3 ． DW-03 維修電工實訓組件（三）
掛板上裝有螺旋式熔斷器、轉換開關、電磁閥、十字開關、行程開關等。
4. 三相鼠籠式電動機 380V/Y
5. 三相鼠籠式電動機 380V/Y （帶速度繼電器）
6. 雙速異步電動機 380V/YY/ △
7. 三相鼠籠式電動機 380V/ △
|
