JG-KJ223 機械手模型
主要功能： JG-KJ223 機械手模型
一、結構簡介
該機械手模型采用臺式結構，由氣動組立機械手、旋轉式供料盤、接料盤、操作面板等組成，并配有控制器（PLC）、傳感器（光電式、電磁式）、步進電機、操作按鈕、電磁閥、減壓閥等，構成典型的機電一體化教學模型。涵蓋了PLC控制、位置控制、氣動控制、檢測等多種技術。本裝置的控制面板采用了按鍵控制。
二、技術指標：
1. 電源：AC220V±10%（帶保護地三芯插座）
2. 氣源壓力：0.6～0.8MPa
3. 手動控制功能：由操作面板按鈕完成
4. 自動控制功能：按下啟動按鈕后系統自動完成
5. 材料：基板、汽缸均為鋁合金型材，其它零件均為數控板金成型
6. 外形尺寸：800×500×500單位
7. I/O：輸入：13點 輸出：6點
三、 技術特點：
1. 全氣動結構設計（標準工業汽缸）
2. 控制方法簡單（位式控制）
3. 通過按鍵或觸摸屏（選配），實現手動、自動控制
4. I/O信號電源光耦隔離，24V/5V自適應
5. 可支持多種控制器：PLC（AB、西門子、三菱、松下、歐姆龍）；I/O板卡
四、功能簡介
裝置由氣動組立機械手、自動供料盤、接料盤、操作面板和控制系統組成。
1. 氣動組立機械手組成：
1) 水平（X軸）移動滑臺氣缸
2) 垂直（Y軸）移動滑臺氣缸
3) 夾爪轉動（Z軸）回轉氣缸
4) 平行機械夾
5) 手臂轉動回轉氣缸
組成一個五軸四位置的機械裝置�？梢酝瓿闪憬M件的組裝、檢測、移送等任務。
2. 自動供料盤組成：
1) 旋轉料盤
2) 步進電機及驅動器
3) 定位傳感器
4) 零組件傳感器
5) 傳動輪
它可以將料盤上的零組件以步進方式自動定位在固定位置。
3. 接料盤是機械手操作零組件的平臺。 |
五、實驗內容
1. 光反射式工業傳感器的原理及應用
2. 光微式工業傳感器的原理及應用
3. 電磁式傳感器的原理及使用
4. 步進電機的原理及使用方法
5. 氣動元器件在工業自動化中的應用
6. 氣源裝置—過濾器減壓閥的使用
7. 電氣轉換裝置—電磁閥的使用
8. 氣動執行裝置—滑臺氣缸的使用
9. 氣動執行裝置—旋轉氣缸的使用
10. 機械手控制方案的設計與實現
11. 可編程控制器（PLC）的原理及結構
12. PLC的編程訓練及應用
13. PLC的調試及運行
14. 工業自動化設備的調試與維護 |

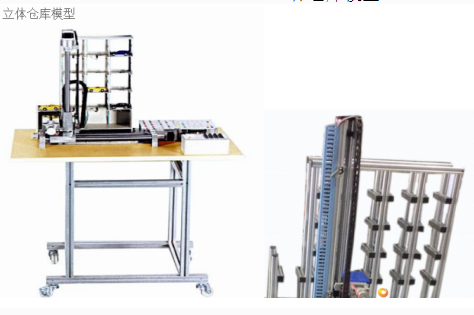

JG-KJ225 立體倉庫模型
一、立體倉庫模型概述
立體倉庫模型是針對機電一體化實訓教學的要求而研發的，它集PLC控制、位置控制、檢測于一體的實訓教學裝置，通過傳感器信號采集，PLC編程，對步進電機、直流電機進行較復雜的開關量控制、位置控制及時序邏輯控制，實現倉位定位和物料入庫/出庫的功能。裝置采用全開放式布局且具有設故排故單元，可充分鍛煉學生系統接線、機械調試安裝、軟件編程、獨立構建控制系統、反饋整定、故障檢測及檢修的能力。適合于機械制造、機電一體化、自動化、電氣工程等專業的《機電傳動與控制》、《運動控制》、《機電一體化技術》、《計算機控制技術》、《檢測與轉換技術》、《可編程控制技術》等課程開設實訓課。
二、 立體倉庫實訓裝置 特點
1、立體倉庫主體由實訓桌（型材結構）、四層十六倉位庫體、出/入庫倉位庫體、三維(X、Y、Z)運動機械及電氣控制等五部分組成。三維運動機械部分是一個采用滾珠絲杠傳動的模塊化結構，用于實現倉位定位和入庫/出庫動作(X、Y軸完成倉位定位、Z軸完成入庫/出庫動作)。
2、電氣控制由步進電機及驅動器、減速直流電機、開關電源、電感傳感器、行程限位開關、光電門等器件組成。其中PLC可選用三菱系列的可編程控制器，其中三菱主機為FX1N-24MT.
三、立體倉庫實訓裝置技術參數
1.輸入電源：?jiǎn)蜗嗳�～220V±10% 50Hz
2.工作環境：溫度-10℃～+40℃ 相對濕度≤85%（25℃）海拔＜4000m
3.裝置容量：＜0.5kVA
4.外形尺寸：1000mm×650mm×1400mm
四、立體倉庫實訓裝置組成
1.實訓裝置結構由倉儲庫架、鋁合金型材桌面及型材實訓桌組成，控制系系統由PLC組成。
2.倉庫模型為四層十六個倉位庫體和出/入庫倉位庫體組成。
3.控制面板：數碼顯示、狀態顯示和三維(X、Y、Z)運動機械手動操作按鈕組成，完成對出/入庫的手動控制操作。
4.驅動機構為步進電機及步進電機驅動器。
5.定位執行機構包括豎軸和橫軸，傳動軸均為滾珠絲桿傳動，傳動平穩，橫軸行程600mm,豎軸420mm。
6.取物軸為直流減速電機驅動，可實現前后兩方向的運動。
7.開關電源為輸入電源220VAC 50Hz，提供直流電源DC24V。 |
五、立體倉庫實訓裝置實訓項目
1.PLC控制步進電機
2.步進兩軸定位控制
3.觸摸屏接線及畫面編輯
4.出/入庫位、1～16號倉位掃描檢測等功能
5.將Z軸上的貨物送到指定位置
6.將任意位置的貨物送到另一位置
7.將入庫位置的貨物送到任意位置
8.從任意位置取回貨物放至出庫位
9.故障檢測及檢修 |
|
