JG-FL01型風力發電整流逆變實訓裝置
JG -FL01型 風力發電整流逆變實訓裝置是基于風力發電的原理，以及電能的整流、儲存和逆變而開發的。本裝置還配備完整的剎車系統，由PLC控制液壓系統完成。

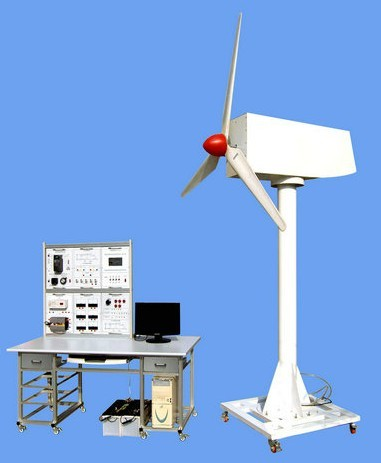

產品參考圖片：
主要功能：JG-FL01型風力發電整流逆變實訓裝置
JG -FL01型 風力發電整流逆變實訓裝置是基于風力發電的原理，以及電能的整流、儲存和逆變而開發的。本裝置還配備完整的剎車系統，由PLC控制液壓系統完成。
一、技術參數：
工作電源：AC220±5％ DC24V
供電電源：單相三線AC220±5％ 50HZ
功耗：≤1000W
二、系統簡介：
本系統分為被控對象和控制單元兩部分組成，被控對象單元 模擬風力發電裝置、液壓站和蓄電池組組成�？刂茊卧煽删幊炭刂破�、變頻器、指針表、充電控制器、逆變器終端負載等組成。
三、實驗內容：
1、手動啟停控制
2、待剎車手動啟停控制
3、手動變頻控制
4、待剎車的手動變頻控制
5、自動控制
6、綜合控制實驗
7、剎車控制實驗
8、變頻器實驗
9、充電控制實驗
1）接反保護試驗
2）控制器對蓄電池的過充保護實驗
3）控制器對蓄電池的過放保護實驗
4）防反充實驗
10、單相離網逆變實驗
11、發電功率測量實
|
