JGDB-09 螺栓與螺栓組聯接綜合實驗臺
簡介：螺栓與螺栓組聯接綜合實驗臺是采用現代測試技術，利用傳感器器及計算機既可對單個螺栓聯接進行靜、動態參數采集、處理、仿真，完成螺栓應力與變形的測試與分析實驗；又可對螺栓組應力與變形的測試與分析實驗，測量數據穩定，重復性好，是理想的基礎的教學設備。

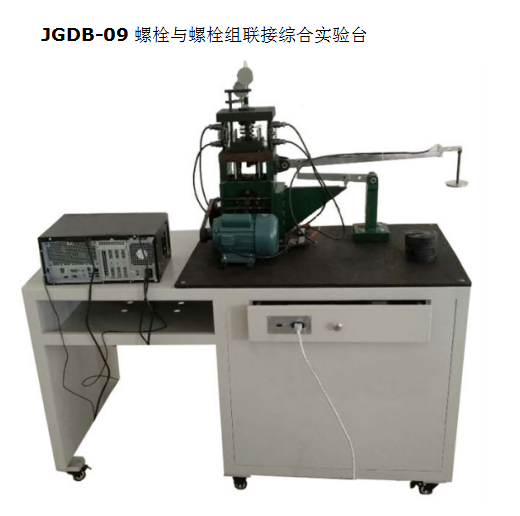

產品參考圖片：
主要功能：JGDB-09 螺栓與螺栓組聯接綜合實驗臺
實驗臺特點：
1、本實驗臺除用來做螺栓聯接各種實驗外，還可用來做螺栓組的應力測試實驗及電阻應變片靈敏系數測量實驗。
2、測試手段先進：采用了新型的高性能靜態電阻應變儀，可手動、自動、計算機控制調零，測量數據穩定，重復性好，配有RS232串口與計算機通訊。使用專用軟件對數據進行采集和分析處理、自動繪制實測曲線和仿真曲線；另外測量面板上配有數碼管顯示被測數據，可由人工記錄、手工繪制實驗數據曲線。
3、被測螺栓采用40Cr優質合金鋼精制，性能穩定。
4、本實驗臺電阻應變片粘貼工藝由專業傳感器廠家承擔，牢固穩定。
5、實驗臺外形為工作臺板+箱體落地式結構，裝有可調地腳螺栓和活動輪，便于實驗室調整布置。
實驗項目及內容：
1、完成單個緊聯接螺栓四種不同剛度的聯接件和被聯接件靜、動態受力與變形實驗：
（1）剛性墊片、無錐塞聯接的靜、動態實驗；
（2）剛性墊片、有錐塞聯接的靜、動態實驗；
（3）彈性墊片、無錐塞聯接的靜、動態實驗；
（4）彈性墊片、有錐塞聯接的靜、動態實驗；
并繪制螺栓和被聯接件受力與變形的靜、動態曲線。
2、完成螺栓組聯接特性（測定螺栓組的載荷分布）實驗，繪制螺栓組的載荷分布的靜態曲線。
3、了解單個螺栓在擰緊過程中各部分的受力情況。
4、了解單個螺栓受靜態軸向載荷時的變形規律。
5、觀察單個螺栓動應力幅值的變化，以驗證提高螺栓聯接強度的各項措施。
6、電阻應變片靈敏度系數測量實驗。
主要配置及參數：
螺栓組被測螺栓10根，中段直徑Φ6.5mm，兩端螺紋M10，螺栓材料40Cr；
單螺栓被測螺栓1根，螺紋M16×2，螺栓材料40Cr；
電阻應變片電阻值 R=120Ω；
靈敏度系數 K=2.20；
靜動態電阻應變儀1臺 測量通道 12路；
砝碼 1kg 2塊，0.5kg 3塊；
專用軟件光盤 1張；
外形尺寸：1000×450×1100mm；
實驗臺重量：120kg。
|
