汽車底盤綜合系統實訓臺，
汽車底盤實訓臺是底盤各大系統的拆裝、檢測等訓練的好設備,它服務于底盤相關課程的教學。實訓項目有：自動變速器檢測與故障診斷、ABS故障診斷與檢測、汽車空調故障診斷與檢測、安全氣囊故障診斷與檢測、電控懸架故障診斷與檢測、動力轉向故障診斷、中控防盜故障診斷、汽車音響故障診斷、液壓制動器故障診斷、四輪定位檢測、汽車大燈檢測、輪胎平衡檢測、汽車綜合故障診斷。

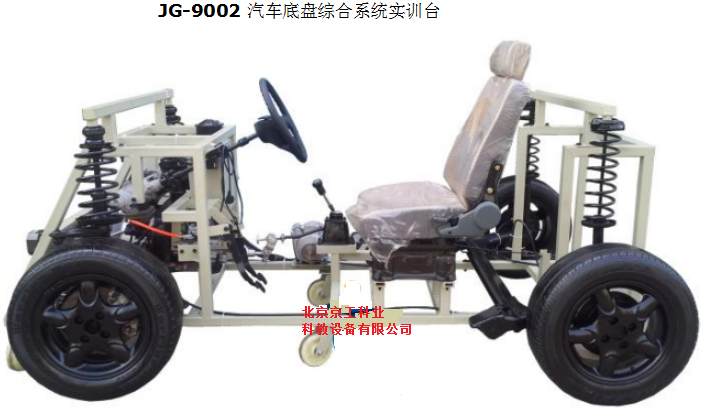

JG-9002 汽車底盤綜合系統實訓臺
一、產品簡介
該汽車底盤綜合系統實訓臺采用汽車底盤各系統為基礎，充分展示汽車底盤各系統的組成結構。
包括汽車前后懸掛系、轉向系、傳動系、手動變速器及掛檔機構、制動系等系統、安裝腳輪的可移動式臺架等組成。
適用于學校對底盤各系統的理論和維修實訓的教學需要。
本汽車底盤綜合系統實訓臺滿足汽車職業教育的“五個對接十個銜接”的教學需要。
二、功能特點
1.安裝真實的汽車底盤各系統（包含前后懸掛系、轉向系、傳動系、手動變速器及掛檔機構、制動系），充分展示汽車底盤各系統的組成結構。
2.可真實對汽車底盤各系統展示與拆裝實訓。
3.經解剖的手動變速器可動態演示與檢測，減速電動機輸入動力，變速器可進行換檔操作及動態測試。
4.電機驅動方向助力泵，真實演示助力轉向工作過程。
5.實訓臺底座采用鋼結構焊接，表面采用噴涂工藝處理，帶自鎖腳輪裝置，移動靈活，安全可靠、堅固耐用。
6.配套汽車多媒體教學系統（16合一）（投標時需提供教學系統，未提供者取消投標資格），適應所有的教材，內容豐富并可隨意調取。合理地運用多媒體教學系統，可以很大程度上減輕老師講課的工作量。內容分別是：1、汽車發動機構造與維修；2、汽車底盤構造與維修；3、汽車電器構造與維修；4、電控發動機原理與維修；5、自動變速器原理構造與維修；6、汽車空調構造原理與維修；7、汽車安全舒適系統原理構造與維修；8、汽車保養與維護；9、汽車車身構造與修復；10、汽車檢測與故障診斷技術；11、汽車機械基礎；12、汽車美容與裝飾；13、汽車電學基礎；14、汽車文化；15、汽車專業英語；16、汽車教學資源包。
三、技術規格
外形尺寸：2500×1600×1500mm(長×寬×高)
電源：220V
工作溫度：-40℃～+50℃
主機：原車裝置
電動機：220V/250W 15轉/分
漏電保護開關：DZ47LE-32
顏色：7032
鋼管：40*40*3mm
移動腳輪：100*50mm
四、基本配置(每臺)
序號 |
名 稱 |
規格型號 |
單位 |
數量 |
1 |
傳動系統 |
|
套 |
1 |
2 |
轉向系統 |
|
套 |
1 |
3 |
制動系統 |
|
套 |
1 |
4 |
行駛系統 |
|
套 |
1 |
5 |
離合器 |
|
套 |
1 |
6 |
變速器 |
|
套 |
1 |
7 |
前后橋/懸架 |
|
套 |
1 |
8 |
換檔機構 |
|
套 |
1 |
9 |
減速電動機 |
|
只 |
1 |
10 |
單相交流電動機 |
|
只 |
1 |
11 |
漏電保護開關及附件 |
|
套 |
1 |
12 |
司機座椅 |
|
套 |
1 |
13 |
移動臺架(帶自鎖腳輪裝置) |
2500×1600×1500mm(長×寬×高) |
臺 |
1 |
|
