本透明仿真教學電梯是為了配合大中專院校 、技校、 職業學校 、勞動就業培訓中心、電梯維修物業管理部門等有關電梯專業和工業自動化專業課程實驗演示，使更多的人能夠更好地了解電梯、使用電梯，培養出更多的電梯專業人才，適應電梯行業的發展需要，我公司經過深入探索研究，精心設計的。
本電梯是根據最常見的升降式電梯結構，采用透明有機材料制成，其結構與實際電梯完全相同，且?guī)缀蹙邆淞藢嶋H電梯的所有功能。為了便于教學，電梯大部分部件均是采用透明有機材料制成，使得電梯的內部結構一目了然；同時，電梯的運行過程，以及每個動作都十分明了，且可以反復實際動手操作。使學生能夠很直觀、透徹地了解、掌握電梯的結構及其動作原理，達到事半功倍的效果。解決了以往電梯教學中單純的理論教學方式或是參觀實際電梯時所帶來的不安全，無法全面了解其內部結構及運行過程等種種實際問題。
電梯的電氣控制系統采用三菱可編程控制器 (PLC) 實現邏輯智能控制，松下 VF200 交流變頻調速驅動，其硬件構的組成及功能與實際電梯完全一樣。 具有自動平層、自動開門關門、順向響應轎廂內外呼梯信號、直駛、電梯安全運行保護以及電梯急停、慢上、慢下、照明、風扇等功能。且具有性能可靠、運行平穩、操作簡單、能耗低和便于教學等特點。
此外， 透明仿真教學電梯的軟硬件均采用開放式結構，院校也可以利用此套裝置進行二次開發研究。如： 1. 群控電梯 ( 統一調度多臺集中并列的電梯 ) ； 2. 并聯控制電梯 (2-3 臺電梯的控制線路并聯，進行邏輯控制，共用層站外召喚按鈕 ) ； 3. 集選控制電梯； 4. 信號控制電梯等等。
二、電梯的基本結構 ,,
電梯機房部分： 曳引減速機、曳引電動機、制動器、曳引輪、限速器、旋轉編碼器。 ,,
電梯井道部分： 導軌、對重機構、轎廂（門機機構、安全鉗、導靴、照明燈、風扇）、層門、樓層召喚指示控制器、曳引繩、導向輪、一層平層感應器 ,( ,計數復位 ,) ,、上 ,( ,下 ,) ,限位開關、上 ,( ,下 ,) ,極限開關、隨行電纜、轎廂控制器、緩沖器。 ,
電梯電氣控制部分： 電源空氣開關（漏電脫扣器）、 ,DC12V ,驅動電源、 ,PLC ,可編程控制器、接線端口電路板、到站鐘、變頻器、報警蜂鳴器。 ,,
三、主要技術參數 ,
外形尺寸：長×寬×高 =900 × 600 × 2530mm
凈重量： 135kg
載重量： 5kg
變頻器： VF200
輸入電壓： 220V
輸入頻率： 50Hz
額定電流： 2.5A
功 率： 0.4KW
曳引機減速比： 1:15
模數： 1.5( 蝸輪減速器 )
曳引電動機型號： YS-5634W
電壓： 3*220V
功率： 0.18KW
轉速： 1400 rpm
控制方式： PLC 控制（三菱 FX3U-64MR ,） ,
調速方式：交流變頻調速
電梯平層機構：旋轉編碼器 / 永磁感應器
結構形式：六層六站
四、實訓項目 ,
1 、傳感器檢測
2 、變頻器的基本使用
3 、定時器指令
4 、數學運算指令
5 、高速計數器
6 、轎廂自動開關門控制
7 、電梯運行呼叫指示驅動
8 、樓層顯示
9 、廳門安全控制
10 、電梯終端開關保護
11 、電梯升降減速控制
12 、采用光電編碼器的定位
五、電梯的基本功能 ,
A. ,超速安全保護系統 ,,
當電梯發生意外事故時，轎廂超速或高速下滑（如鋼絲繩折斷，轎頂滑輪脫離，曳引機蝸輪蝸桿合失靈，電機下降轉速過高等原因）。這時，限速器就會緊急制動，通過安全鋼索及連桿機構，帶動安全鉗動作，使轎廂卡在導軌上而不會下落。
B. ,轎廂、對重用彈簧緩沖裝置 ,,
緩沖器是電梯極限位置的安全裝置，當電梯因故障，造成轎廂或?qū)χ囟椎谆驔_頂時（極限開關保護失效），轎廂或?qū)χ刈矒魪椈删彌_器，由緩沖器吸收電梯的能量，從而使轎廂或?qū)χ匕踩珳p速直至停止。
C. ,門安全觸板保護裝置 ,,
在轎廂門的邊沿上，裝有活動的安全觸板。當門在關閉過程中，安全觸板與乘客或障礙物相接觸時，通過與安全觸板相連的聯桿，觸及裝在轎廂門上的微動開關動作，使門重新打開，避免事故發生。
D. ,上、下限位開關： ,,
在電梯井道的上、下端部安裝此開關，并且安裝在上、下極限開關之內，起目的在于保護較箱不超出此范圍，如果超出上限位或下限位，則電機自動停止，不在工作，跟上、下極限開關區分在于此開關不會掉電。
E. ,廳門自動閉合裝置 ,,
電梯層門的開與關，是通過裝在轎門上的門刀片來實現的。每個層門都裝有一把門鎖。層門關閉后，門鎖的機械鎖鉤嚙合，此時電梯才能啟動運行。
F. ,層門連鎖開關： ,,
當所有層的門都關閉時，電梯可以升降，若有一層的層門開著，電梯即不能運行。
G. ,終端極限開關安全保護系統 ,,
在電梯井道的頂層及底層裝有終端極限開關。當電梯因故障失控，轎廂發生沖頂或蹲底時，終端極限開關動作，發出報警信號并切斷控制電路，使轎廂停止運行。
群控功能介紹：

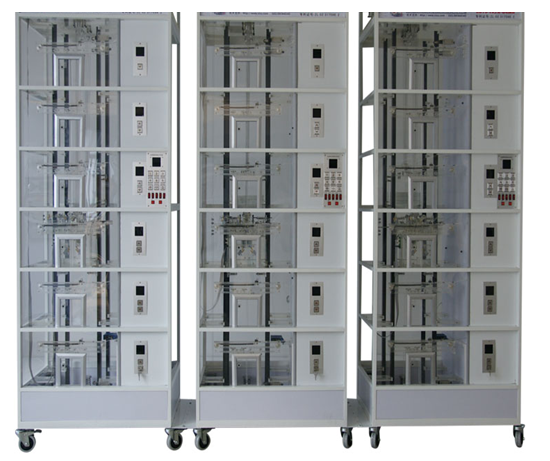

1 ） 特點： ,群控電梯實訓裝置由兩臺完整的具備獨立運行功能的六層站仿真教學電梯組成，通過 485 通信模塊進行連接，在斷開連接或設置為獨立運行后可作為兩臺獨立的六層站仿真教學電梯使用。電梯的群組功能主要包括：常規群組，節能群組以及高峰群組三種模式，其中高峰群組又可分為上行高峰，下行高峰及午間服務。各功能模塊下又包括：優先調度控制，特別服務，駐停控制，“長時間等侯”召喚控制，運行狀態監控等。學生可在觸摸屏界面上清楚地看到電梯運行中的各種狀態，包括電梯運行狀態，轎廂樓層位置及故障位置等。
2 ,）主要軟件界面 ,
3 ,）主要功能 ,
1. 狀態監控，該功能可監視主、副梯的群組運行狀態、故障報警狀態、轎箱門狀態、電梯運行方向、電梯轎箱位置、電梯的優先調度、電梯所需響應的外呼召喚以及總體外呼任務設置。
2. 常規群組，它采取常規的并聯運行策略，在該基礎上可設置已啟動電梯優先響應召喚、“長時等候”召喚控制、駐停控制、特別樓層及區域設定。
3. 節能群組，它采用已啟動電梯優先響應召喚策略及駐�？刂乒δ埽蓪μ貏e樓層及區域進行設定，使該樓層區域得到更快的響應速度。
4. 高峰群組，它采用召喚偏向性策略，使某一類召喚獲得比原方式更短的響應時間。它包括：
上行高峰：采用最高位電梯響應下行順向攔梯，低位電梯優先調度至基站的調度策略，使電梯的調度偏向于響應上行召喚部分忽略下行召喚。
下行高峰：與上行高峰相反，在該模式下最低位電梯響應上行時的順向攔梯，高位電梯優先調度至高位基站，使電梯調度偏向于響應下行召喚部分忽略上行召喚。
午間服務：在該模式下采用“長時等候”召喚補償控制即某一召喚位置在按原策略模式下的等待時間過長時啟動一次該召喚位置的優先調度，從而縮短其等待時間 。
六、電梯的標準配置功能及選配（ ,* ,表示選配） ,,
• 手動平層記憶（標準配置）
• 自動上下循環運行測試（標準配置）
• 超速故障，限速器安全鉗演示（標準配置）
• * ,電梯的消防迫降與消防控制功能（選配，可選配主梯安裝或主、副梯都安裝參照 ,GB26465-2011 ,消防電梯制造與安裝安全規范） ,,
• * ,在所有測試點，安裝 ,Φ ,2 ,× ,10mm ,接插孔。用于 ,2mm ,香蕉插頭疊插連接線，進行測試電路連接及故障檢測。（選配，不能用于西門子 ,PLC ,） ,,
• * ,電梯故障設置排除智能實訓考核系統 ,,
• * ,語音報站功能（選配） ,,
• * ,可選配同步電動機（選配） ,,
• * ,轎頂檢修控制器（選配） ,,
• * ,電梯遠程監控系統（選配） ,,
• * ,電梯 ,I C ,卡管理控制系統（選配） ,,
• * ,樓層為 ,-1~5 ,層（選配） ,,
• 20 ,種電梯常見故障設置（選配） ,
序號 |
名 稱 |
單位 |
數量 |
備 注 |
1 |
電梯井道 |
臺 |
1 × 3 |
|
2 |
三菱 FX2N — 64MR 型可編程控制器 |
套 |
1 × 3 |
安裝在電氣控制板上 |
3 |
松下 VF200 變頻器 |
只 |
1 × 3 |
安裝在電氣控制板上 |
4 |
到層提示電鈴 |
個 |
1 × 3 |
安裝在電氣控制板上 |
5 |
報警蜂鳴器 |
只 |
1 × 3 |
安裝在電氣控制板上 |
6 |
DC 12V 電源板 |
塊 |
1 × 3 |
安裝在電氣控制板上 |
7 |
交流接觸器 |
只 |
1 × 3 |
安裝在電氣控制板上 |
8 |
漏電脫扣器 |
只 |
1 × 3 |
安裝在電氣控制板上 |
9 |
接線板 |
塊 |
1 × 3 |
安裝在電氣控制板上 |
10 |
威綸 7 〃觸摸屏 |
臺 |
1 |
安裝在主梯電氣控制板下方 |
11 |
FX3U-485BD 通信模塊 |
塊 |
1 × 3 |
安裝在 PLC 上 |
12 |
曳引電動機 |
臺 |
1 × 3 |
安裝在電梯架頂部 |
13 |
蝸輪減速器（ 15 ： 1 ） |
臺 |
1 × 3 |
安裝在電梯架頂部 |
14 |
連軸器 |
只 |
1 × 3 |
安裝在電梯架頂部 |
15 |
電磁制動器 |
只 |
1 × 3 |
安裝在電梯架頂部 |
16 |
曳引輪 |
只 |
1 × 3 |
安裝在電梯架頂部 |
17 |
導向輪 |
只 |
2 × 3 |
安裝在電梯架頂部 |
18 |
限速器 |
只 |
1 × 3 |
安裝在電梯架頂部 |
19 |
旋轉編碼器 |
只 |
1 × 3 |
安裝在電梯架頂部 |
20 |
導軌 |
條 |
4 × 3 |
安裝在井道上 |
21 |
對重裝置 |
個 |
1 × 3 |
安裝在導軌上 |
22 |
重塊 |
塊 |
3 × 3 |
放置于對重裝置及轎箱內 |
23 |
彈簧緩沖器 |
只 |
2 × 3 |
安裝在電梯底座上 |
24 |
綱絲索 |
根 |
5 × 3 |
安裝在井道中 |
25 |
限速器鋼索張緊裝置（重塊） |
個 |
1 × 3 |
安裝在電梯底座上 , |
26 |
超載裝置 |
套 |
1 × 3 |
安裝在轎廂頂部 |
27 |
隨行電纜 |
條 |
1 × 3 |
安裝在井道中 |
28 |
永磁感應器 |
只 |
1 × 3 |
安裝在井道中 |
29 |
樓層召喚盒 |
塊 |
6 × 3 |
安裝在各樓層外部 |
30 |
轎廂內操縱盒 |
塊 |
1 × 3 |
安裝在電梯底座外部 |
31 |
樓層顯示屏 |
個 |
7 × 3 |
安裝在各樓層外部 |
32 |
層門機構 |
扇 |
6 × 3 |
安裝在各樓層外部 |
33 |
轎廂 |
只 |
1 × 3 |
安裝在導軌上 |
34 |
安全鉗 |
對 |
2 × 3 |
安裝在轎廂架底部 |
35 |
導靴 |
只 |
2 × 3 |
安裝在轎廂架頂部 |
36 |
門機裝置 |
套 |
1 × 3 |
安裝在轎廂上 |
37 |
照明燈 |
只 |
1 × 3 |
安裝在轎廂一側 |
38 |
風扇 |
只 |
1 × 3 |
安裝在轎廂背部 |
39 |
電氣控制板 |
塊 |
1 × 3 |
安裝在電梯架一側 |
40 |
限位開關（上、下） |
只 |
2 × 3 |
安裝在井道上、下部 |
41 |
極限開關（上、下） |
只 |
2 × 3 |
安裝在井道上、下部 |
42 |
內六角扳手（ M2 、 M3 、 M5 、 M6 ） 各 1 只 ； 活動扳手 150mm 1 只；十字螺絲刀Φ 3 、Φ 6 各 1 只 ； 一字螺絲刀Φ 3 、Φ 6 各 1 只 ； 軸用擋圈鉗 6# 1 只；尖嘴鉗 1 只； 502 膠水 1 瓶；常用螺釘 若干；微動開關 4 只；毛巾 1 條 |
只 |
各 1 只 |
工具盒內 |
52 |
三菱 FX3U 使用手冊 |
冊 |
1 |
|
53 |
松下 VF200 變頻器 使用手冊 |
冊 |
1 |
|
54 |
專用通訊電纜 MELSEC-PC ＆ FLEX-PC （ SC — 09 型） |
條 |
1 |
|
55 |
三菱 PLC 編程軟件光碟（ 內含 PLC 控制參考程序） |
碟 |
1 |
|
56 |
旋轉編碼器使用說明書 |
冊 |
1 |
|
57 |
教學電梯使用說明書 |
冊 |
2 |
|
