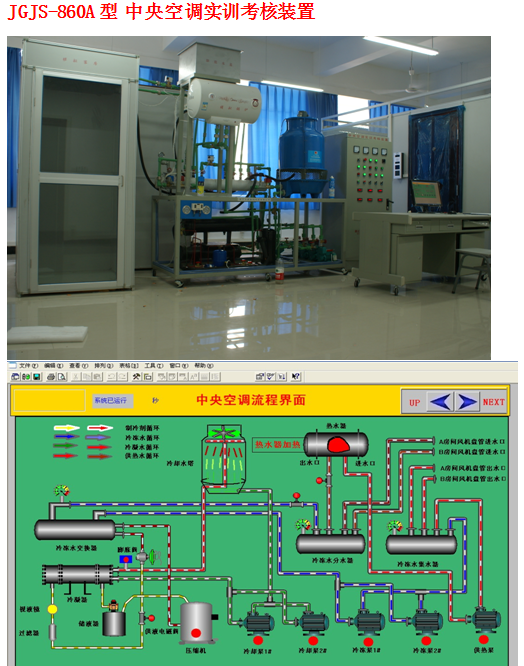

JGJS-860A 型 中央空調實訓考核裝置
一、產品概述：
JGJS-860A 型中央空調實訓考核裝置是根據《中華人民共和國教育行業標準（制冷和空調運用與維修專業儀器設備配備標準）》，教育部“振興 21 世紀職業教育課程改革和教材建設規劃”的教學要求，結合生產實際和職業崗位的技能要求，按照職業及本科院校的教學、實訓、實驗要求研制和開發的產品。
該裝置適合高等職業院校、中等職業學校及本科院校的機電設備安裝與維修、機電技術應用、電氣運行與控制、電氣技術應用、電機與電器、制冷和空調設備運用與維修等專業的《制冷空調機器設備》、《制冷空調裝置的安裝操作與維修》、《制冷空調自動化及機電一體化》、《空氣調節技術與運用》等課程的教學與實訓。
該裝置也適合制冷及相關專業的中級、高級工和技師的鑒定考核及中央空調課題的設計、開發。
二、技術參數
1 、電源：三相五線 AC 380 V ± 10% 50Hz ；
2 、最大供冷量： 7.5kW ；
3 、最大輸入總功率： 6.5kW ；
4 、制冷額定功率： 3.8kW ；
5 、最大堵轉電流： 50A ；
6 、制熱額定功率： 2.0kW ；
7 、額定輸入電流： 7A ；
8 、循環風量： 700m3/h ；
9 、制冷劑： R22 ；
10 、漏電動作電流：≤ 30mA ；
11 、噪聲： 35 － 40dB （ A ）；
12 、安全保護措施：具有過壓、過流、過載、漏電、接地四種保護措施，符合國家相關標準。
三、實訓考核裝置的配置
中央空調實訓考核裝置采用 3 匹水冷機組，配置 2 臺冷卻水泵（其中 1 臺備用）、 2 臺冷凍水泵，終端采用一個模擬大廳（風管送風）和一個模擬客房，采用一套分水器和集水器對冷量進行分配調節，整個中央空調采用 PLC 作為主控機，由計算機通過通信線與 PLC 進行通信，從而控制整個空調的運行，也可通過網絡實現遠程控制。空調的運行參數由傳感器及變送器進行采集，并通過 A/D 模塊轉換后送入 PLC 中，再由 PLC 送到計算機中進行實時顯示監控。
該裝置可實現手動控制和計算機控制兩種控制方式：
手動控制按鈕在控制柜的門上，這些控制按鈕接入到 PLC 各個相應的輸入變量上，可直接對整個中央空調進行控制；
計算機控制則采用組態技術建立計算機與 PLC 之間的穩定通訊，從而控制整個中央空調，并實現對空調運行數據的顯示、分析等各種功能，同時也可通過網絡升級建立遠程計算機與現場計算機的通訊，實現對中央空調的遠程控制
配套中央空調仿真教學軟件，仿真虛擬考核軟件：可在計算機上實現對中央空調制冷系統的故障虛擬設置和考核�；谝蕴W(wǎng)，采用 C ／ S 模式，客戶端采用計算機虛擬仿真技術，以 FLASH 動畫形式進行仿真中央空調的工作流程 ( 包括正常工作流程和故障工作流程 ) 、故障產生過程現象和故障排除過程現象，系統采用服務器智能化設置故障教師計算機和學生服務器（最多 64 臺），采用虛擬仿真，由教師計算機設置故障，發送到每臺學生服務器上，試題（不同故障點組合）可以編輯；不需要其他任何（除計算機及網絡設備）硬件輔助；具有密碼登陸、成績統計、學生檔案管理等功能。中標供應商供貨后負責現場演示及培訓。
四、基本配置
序號 |
設備名稱 |
數量 |
1 |
水冷制冷機組（配 3 匹壓縮機、水冷冷凝器器及蒸發器） |
1 臺 |
2 |
冷卻水系統（ 2 臺冷卻水泵、 1 臺 3 噸冷卻水塔） |
1 套 |
3 |
冷凍水系統（ 2 臺冷凍水泵 1 套分水器及集水器 1 臺膨脹水箱） |
1 套 |
4 |
供暖系統（ 1 臺水加熱器， 1 臺熱水泵） |
1 套 |
5 |
模擬客房（ 1 個客房模形 900 × 1100 × 1750 mm ， 1 臺風機盤管， 1 套溫控器及風量調節系統） |
1 套 |
6 |
模擬大廳 （ 1 個大廳模形 1600 × 800 × 1600 mm ， 1 套空氣處理系統， 1 套送風管， 1 套回風管及相關配套設備） |
1 套 |
7 |
配電柜 800 × 600 × 1700mm ( 內置 1 臺三菱 PLC FX 2N － 48MR 及相關繼電器、控制開關、指示燈、標準通信接口和配套設備 ) |
1 臺 |
8 |
數據采集系統 （ 6 個溫度點、 2 個壓力點及 A/D 轉換功能模塊） |
1 套 |
9 |
工業組態軟件 |
1 套 |
10 |
PLC 編程軟件 |
1 套 |
11 |
中央空調 PLC 應用程序 |
1 套 |
12 |
中央空調組態應用程序 |
1 套 |
13 |
中央空調虛擬仿真考核軟件 |
1 套 |
14 |
計算機，品牌電腦， 配置不低于 CPU Intel 酷睿 2 雙核 E7500/ 內存 2G DDR2/ 硬盤 320G/ 聲卡全雙工 /DVD 刻錄 /17 寸液晶顯示器 / 網卡 /4 個以上 USB/WindowsXP 操作系統。 （電腦用戶自配） |
1 臺 |
15 |
可移動式學生終端計算機臺架 （鋼木結構 ≥ 550 × 550 × 900 mm ） |
1 臺 |
五、實訓項目：
1 、認識中央空調的結構及設備的實訓；
2 、中央空調啟動和停止的實訓；
3 、中央空調的運行、調節操作實訓；
4 、對中央空調的運行工況及各運行參數進行檢測實訓；
5 、對可編程控制器 PLC 進行高級編程及 PLC 的安裝接線調試進行實訓；
6 、配套壓力變送器、溫度傳感器和相應的 A/D 轉換功能模塊，可對整個中央空調的運行參數進行采集、實時監控等實訓；
7 、組態技術應用實訓：采用組態技術實現對中央空調運行進行動畫顯示，運行數據顯示、實時監控、曲線分析、歷史記錄顯示、報警、打印組態等功能；
8 、網絡遠程控制實訓；
9 、網絡的安裝及設置實訓；
10 、傳感器及變送器安裝和使用實訓。
六、軟件配置
1 、 PLC 編程軟件，配套 PLC 實訓程序及實訓指導書。
2 、中央空調配套組態軟件。
3 、系統整體流程圖：
中央空調總控制圖：
|
