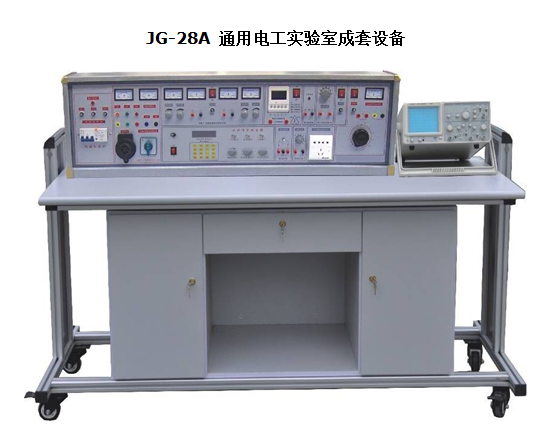

JG-28A 通用電工實驗室成套設備

主要功能： JG-28A 通用電工實驗室成套設備

電學實驗室的實驗臺及操作桌結構 :

1 、 實驗臺外殼尺寸： 123×35×20cm
2 、三相保險座
3 、三相電源輸入指標
4 、總開關：實驗臺電源總開關，帶漏電、過載保護
5 、試驗按鈕：試驗漏電開關漏電功能
6 、電源輸入指示 1 只
7 、電源輸出指示 3 只 ( 紅、綠、黃三色 )
8 、交流電壓表：指示輸出線電壓
9 、電壓轉換開關：與電壓表配合使用，監示輸出線電壓的大小與對稱情況
10 、接線座 5 只： A 單元三相四線及地線輸出
11 、電流表 W 相電流輸出指示
12 、 O/I 開關：三相四線電源輸出控制 ( 提高安全系數 )
13 、接線座 2 只： B 單元交流低壓電源輸出
14 、電表 (2A) ： B 單元交流電流指示
15 、旋鈕： B 單元 3-24V 交流低壓選擇輸出
16 、開關： C 單元雙路直流穩壓電源開關
17 、旋鈕： C 單元雙路 Ⅰ 路穩流調節
18 、旋鈕： C 單元雙路 Ⅱ 路穩流調節
19 、接線座 2 只： C 單元 Ⅰ 路直流穩壓輸出
20 、保險座： C 單元雙路穩壓電源保險
21 、電表 4 只：雙路穩壓電源電壓、電流指示
22 、接線座： D 單元直流 5V 穩壓輸出
23 、電表： D 單元電流 0.5V 輸出指示
24 、開關 1 ：控制各低壓交流電、信號源
25 、開關 2 ：控制 E 單元交直流調壓電源
26 、電表： E 單元交流電壓輸出指示
27 、接線座 4 只： E 單元交流、直流輸出口
28 、旋鈕： E 單元 0 ～ 240V 電壓調節
29 、插座： G 單元 220V 輸出插座
30 、旋鈕：音頻功率放大器音量調節
31 、接線座 2 只：音頻信號輸入
32 、按鈕：單次脈使能開關
33 、接線座 3 只：單次脈沖輸出口
35 、旋鈕：正弦波輸出三級衰減幅度粗調
36 、旋鈕：正弦波輸出口
37 、接線座：正弦波輸出口
38 、旋鈕：矩形波輸出幅度調節
39 、接線座：三角波輸出口
40 、旋鈕：函數信號發生器頻率細調
41 、接線座：矩形波輸出口
42 、旋鈕：函數信號發生器五級頻率粗調
43 、電表：函數發生器輸出頻率指示
44 、萬用表： 500 型
45 、直流電機 Ia 、 If 指示： 2 只 500mA 直流電表
46 、直流電源： 0-220V 輸出，直流電機工作電源。
47 、直流電機調速環節： Ra 、 RF 調節裝置
48 、實驗桌面尺寸： 160×70cm
59 、通用電路板：規格 35×90cm ，元件盒在其上任意拼插進行實驗
50 、儲存板：放置元件盒
51 、左儲存柜：放置儲存板 ( 帶門鎖 )
52 、抽屜：放置常用工具
53 、右儲存柜：放置儲存板 ( 帶門鎖 )
54 、示波器：型號不限 ( 用戶自備 )
55 、工具
注： 45 、 46 、 47 三項功能僅在 “ 電工、電子、電拖 ( 帶直流電機 ) 實驗臺 ” 上有。

實驗臺主要技術指標：
一、 輸入工作電源：三相四線
二、 輸出電源及信號
1 、 A 單元：三相四線
2 、 B 單元：交流 3 、 6 、 9 、 12 、 15 、 18 、 24V
3 、 C 單元：雙路恒流穩壓電源 ( 具有過載及短路保護功能 ) ，二路輸出電壓都為 0 ～ 30V ，內置式繼電器自動換檔，由多圈電位器連續調節，使用方便，輸出最大電流為 2A ，具有預 設式限流保護功能。電壓穩定度： <10-2 負載穩定度： <10-2 紋波電壓： <5mv
4 、 D 單元：直流穩壓 5V ，電流 0.5A
5 、 E 單元：交直流電壓 0 ～ 240V 連續可調，電流 2A
6 、 F 單元： 220V 電壓輸出，供外接儀器使用。
三、 單次脈沖源：每次均可輸出一對正負脈沖
四、 函數信號發生器 ( 正弦波、三角波、矩形波 )
1 、頻率范圍： 5HZ-550KHZ 分五個頻段
2 、頻率指示：由 HZ 表直接讀出
3 、電壓輸出范圍：正弦波： 5HZ-250KHZ>4.5V 、 250KHZ-550KHZ>3.5V 三級衰減： 0db 、 20db 、 40db 具有連續細調矩形波： 5HZ-250KHZ>4.5V 、 250KHZ-550KHZ>3.5V ，幅度連續可調　　　　　三角波： 5HZ-550KHZ> １ V
五、 音頻功率放大器：輸入音頻電壓不低于 10mv ，輸出功率不小于 1W ，音量可調，內有喇叭，用于放大器電路擴音，也可作信號尋跡儀器使用。
六、 智能型多功能交流測量電表：精度 1.0 級，能同時測量電路電流 I 、電壓 U 、功率 Kw 、電能 Kwh 和工作時間 T ，八位液晶顯示。
七 、絕緣電阻： >5MΩ
八、 漏電保護：漏電動作電流 ≤30mA
該設備是電工、電子、電力拖動三門課程綜合實驗設備，可完成電工學、電工原理、電子技術、電力拖動控制線路等課程近 400 項實驗。所有的元器件均已裝在元件盒上 ( 內 ) ，元件盒盒體透明，盒內元件一目了然，非常直觀。元件盒蓋印有的元件符號，符號線條美觀、清晰，盒蓋與盒體的結構采用較科學的壓卡式結構，維修拆裝非常方便。實驗臺桌中央配置通用電路板 ( 注塑而成 ) 。尺寸為 90×35cm ，表面均布有九孔一組互相通電插孔。元件盒在其上拼插成實驗電路，具有使用方便、靈活、插拔自如等特點。所有帶電部位均隱蔽，實驗安全可靠，局部跨線由插塊來實現，連成的實驗電路直觀、清楚。元器件放置在實驗桌下面左右抽屜內，大大提高了管理水平，規劃化程度，大大減輕了教師實驗準備工作。三套設備合為一體，有效地提高實驗室的利用率和經濟效益。

結構與配備 ( 二十四座為例 )
( 一 ) 實驗桌： 12 臺學生實驗桌，一桌兩座，桌子外形尺寸： 160×70×80cm 。桌中央配置九孔電路板 ( 尺寸： 35×90cm) ，根據實驗電路在其上任意拼插元件盒成實驗電路。元件盒盒體透明直觀，內裝元件一目了然，盒蓋印有元件符號，線條清晰美觀，盒蓋與盒體采用壓卡式，維修拆裝方便。每張臺桌配有一粒膠皮板，保護通用電路板與桌面 ( 如需要在桌面放置電動機，焊接等 ) 。臺桌下部是元件儲存柜，放置實驗元件。
( 二 ) 示教控制臺： 1 臺示教控制臺，分別控制 12 臺學生臺的電源。通用電路板演示屏立在實驗臺上，尺寸為 160×70cm 。用于講解、演示。
( 三 ) 實驗臺： 共 13 臺，學生實驗桌及示教控制臺上各配備 1 臺。
( 四 ) 器材配備： 13 臺三相電動機， 26 只時間繼電器， 26 只熱繼電器， 65 只交流接觸器， 117 只交直流電表 ， 13 只萬用表， 13 套剝線鉗、尖嘴鉗、螺絲刀等工具， 13 套實驗所需的電阻、電位器、電感、電容、變壓器、條形磁鐵等元件單元盒 ( 元件已裝在單元盒內 ) 。

JG-28A電工實驗室成套設備元件清單（每臺）
