1 ．實驗臺外殼尺寸： 123×35×20cm
2 ．三相保險座
3 ．三相電源輸入指標
4 ．總開關：實驗臺電源總開關，帶漏電、過載保護
5 ．試驗按鈕：試驗漏電開關漏電功能
6 ．電源輸入指示 1 只
7 ．電源輸出指示 3 只 ( 紅、綠、黃三色 )
8 ．交流電壓表：指示輸出線電壓
9 ．電壓轉換開關：與電壓表配合使用，監示輸出線電壓的大小與對稱情況
10 ．接線座 5 只： A 單元三相四線及地線輸出
11 ．電流表 W 相電流輸出指示
12 ． O/I 開關：三相四線電源輸出控制
( 提高安全系數 )
13 ．接線座 2 只： B 單元交流低壓電源輸出
14 ．電表 (2A) ： B 單元交流電流指示
15 ．旋鈕： B 單元 3-24V 交流低壓選擇輸出
16 ．開關： C 單元雙路直流穩壓電源開關
17 ．旋鈕： C 單元雙路 Ⅰ 路穩流調節
18 ．旋鈕： C 單元雙路 Ⅱ 路穩流調節
19 ．接線座 2 只： C 單元 Ⅰ 路直流穩壓輸出
20 ．保險座： C 單元雙路穩壓電源保險
21 ．電表 4 只：雙路穩壓電源電壓、電流指示
22 ．接線座： D 單元直流 5V 穩壓輸出
23 ．電表： D 單元電流 0.5V 輸出指示
24 ．開關 1 ：控制各低壓交流電、信號源
25 ．開關 2 ：控制 E 單元交直流調壓電源
26 ．電表： E 單元交流電壓輸出指示

27 ．接線座 4 只： E 單元交流、直流輸出口

28 ．旋鈕： E 單元 0 ～ 240V 電壓調節
29 ．插座： G 單元 220V 輸出插座
30 ．旋鈕：音頻功率放大器音量調節
31 ．接線座 2 只：音頻信號輸入
32 ．按鈕：?jiǎn)未蚊}使能開關
33 ．接線座 3 只：?jiǎn)未蚊}沖輸出口
34 ．電表：函數發生器正弦波輸出電壓指示
35 ．旋鈕：正弦波輸出三級衰減幅度粗調
36 ．旋鈕：正弦波輸出口
37 ．接線座：正弦波輸出口
38 ．旋鈕：矩形波輸出幅度調節
39 ．接線座：三角波輸出口
40 ．旋鈕：函數信號發生器頻率細調
41 ．接線座：矩形波輸出口
42 ．旋鈕：函數信號發生器五級頻率粗調
43 ．電表：函數發生器輸出頻率指示
44 ．萬用表： 500 型
45 ．實驗桌面尺寸： 160×70cm
46 ．通用電路板：規格 35×90cm ，元件盒在其上任意拼插進行實驗
47 ．儲存板：放置元件盒
48 ．左儲存柜：放置儲存板（帶門鎖）
49 ．抽屜：放置常用工具
50 ．右儲存柜：放置儲存板（帶門鎖）
51 ．示波器：型號不限（用戶自備）
52 ．工具

（ 1 ）電工實驗　　　　　　　
1 ．電工測量?jī)x表的使用　　　　　　　
2 ．常用元件的識別與檢測　　　　　　
3 ．線性元件與非線性元件的伏安特性
4 ．電源的外特性　　　　　　　
5 ．電位值、電壓值的測定　　　　
6 ．電流表和電壓表的擴程　　　　　　　
7 ．基爾霍夫定律的驗證　　　　
8 ．驗征楞次定律
9 ．迭加原理與互易定理的驗證　　　　　
10 ．戴維南定理與諾頓定理的驗征　　　　
11 ．電壓源與電流源的等效變換　　　　　
12 ．受控源特性的研究　　　　　　　　　
13 ．一階電路實驗　　　　　　　　　　　
14 ．二階電路的過渡過程
15 ．研究 LC 元件在直流和交流電路中的特性
16 ．負載獲得最大功率的條件
17 ．交流電路參數的測量
18 ．正弦交流電路中 RLC 元件的特性
19 ． RL 及 RC 串聯電路實驗
20 ． RLC 串聯諧振電路
21 ．日光燈電路的連接及功率因數改善
22 ．三相負載的星、三角接法
23 ．三相電路及功率的測量
24 ． R-C 選頻網絡的研究
25 ．二端口網絡研究　
26 ．單相變壓器實驗　　　　　　
27 ．互感電路實驗
28 ．三相異步電動機的使用與起動
29 ．三相電動機繼電接觸控制的基本電路
30 ．三相電動機 Y 一 △ 起動控制實驗
31 ．三相電動機的順序控制實驗
32 ．三相電動機能耗制動控制實驗
利用上述 32 項實驗的元器件也可完成下面電路實驗
33 ．最簡單的電路　　　　　　　　　　　
34 ．電路中各點電位與參考點的選擇　　
35 ．電阻的串聯　　　　　　　　　　　　
36 ．電阻的并聯　　　　　　　　　　　　
37 ．電阻的混聯　　　　　　　　　　　　
38 ．電阻分壓器電路　　　　　　　　　　
39 ．全電路歐姆定律　　　　　　　　　　
40 ．電橋的應用與平衡條件　　　　　　
41 ．節點電壓法　　　　　　　　　　　
42 ．回路電壓法　　　　　　　
43 ．支路電流法　　　　　　　　　　　　
44 ． RCL 并聯電路　　　　
45 ．串聯電路　　　　　　　　　
46 ．變壓器結構及工作原理　　　　　
47 ．基爾霍夫第一定律　　　　　　　　　
48 ．基爾霍夫第二定律　　　　　　　　　
49 ．日光燈電路原理　　
50 ．?dāng)U大電壓表量程　　　　　　　　　
51 ．?dāng)U大電流表量程
52 ． RC 電路的過度過程　　　　　　　
53 ． RL 過渡過程　　　　　　　　　　
54 ．電容的串聯電路　　　　　　　　　
55 ．電容的并聯電路　　　 56 ．電容器的充放電
57 ．電容器在交直流中的作用
58 ．條形磁鐵在線圈中的運動
59 ．電容的混聯
60 ．純電阻、電感、電容電路
61 ．磁耦合線圈的順串
62 ．磁耦合線圈的反串
63 ．歐姆表的工作原理
64 ．雙聯開關二地控制
65 ．用示波器觀察磁滯回線
66 ．磁路歐姆定律
67 ．兩線圈的互感及同名端
68 ．互感耦合
69 ．提高功率因數的方法
70 ．單相電路功率的測量
71 ．收錄機電源電路
72 ．濾波電路
73 ．電阻與溫度的關系 : 用伏安法測出燈絲
在不同電壓下的阻值。
74 ．三相異步電機閘刀控制正轉實驗
75 ．具有過載保護的控制線路
76 ．按鈕控制的正反轉控制線路
77 ．接觸器控制星一三角降壓起動控制線路

（ 3 ）電拖實驗

1 ．閘刀開關正轉控制線路
2 ．接觸器點動正轉控制線路
3 ．具有自鎖的正轉控制線路
4 ．具有過找保護的正轉控制線路
5 ．倒順開關控制正反轉控制線路
6 ．接觸器聯鎖的正反轉控制線路
7 ．按鈕聯鎖的正反轉控制線路
8 ．按鈕接觸器復合聯鎖控制線路
9 ．自動往返行程控制線路
10 ．接觸器控制串聯電阻降壓起動線路
11 ．時間繼電器控制串聯電阻降壓控制線路
12 ．手動 Y/ △ 降壓起動
13 ．接觸器控制 Y/ △ 降壓起動
14 ．時間繼電器控制 Y/ △ 降壓起動
15 ． QX3-13 型 Y/ △ 自動起動控制線路
16 ．半波整流能耗制動控制線路
17 ．全波整流能耗制動控制線路
18 ． C620 車床電氣控制線路
19 ．手動降壓起動
20 ．單相運行反接制動控制線路
21 ．電動葫蘆電氣控制線路
22 ． C6163 車床電氣控制線路
23 ．控制電路聯鎖控制線路
24 ．主電路聯鎖控制線路

（ 2 ）電子實驗
1 ．晶體二極管的特性及檢測
2 ．晶體三極管輸入輸出特性
3 ．低頻小信號電壓放大器
4 ．直接耦合兩級放大器
5 ． RC 耦合兩級放大器
6 ．負反饋對放大器性能的影響
7 ．變壓器耦合推挽功率放大器
8 ．互補對稱推挽功率放大器 (OTL)
9 ．單相半波整流
10 ．單相全波整流
11 ．單相橋式整流
12 ．單相橋式整流濾波
13 ．單結晶體管特性
14 ．單結晶體管觸發電路
15 ．晶閘管簡單測試及可控整流電路
16 ．場效應管測試
17 ．串聯型穩壓電壓
18 ．差動放大電路的研究
19 ．集成運放參數的測試
20 ．集成運放減法電路
21 ．集成運放加法電路
22 ．集成運放積分電路
利用上述 44 項實驗元器件也可完成面實驗
45 ． P-N 結單向?qū)щ娞匦?
46 ．三權管 ICBO 的測量電路
47 ．三極管 ICEO 的測量電路
48 ．三極管電流放大
49 ．三極管的 VA 特性
50 ．帶負載的單級小信號電壓放大
51 ．電壓負反饋偏置電路
52 ．分壓式電流負反饋偏置電路
53 ．用熱敏電阻穩定工作點
54 ．用二極管穩定工作點
55 ．分析 Ce 對低頻特性的影響
56 ．共基極放大實驗電路
57 ．共集電極放大實驗電路
58 ．共源極基本放大電路
59 ．場效應管自給偏壓放大電路
60 ．場效應管分壓式自偏壓電路
61 ．場效應管共漏極電路
62 ．場效應管共柵極電路
63 ．單管阻容放大電路
64 ．基本直流放大電路
65 ．用電阻提高后級發射極電位
66 ．用穩壓管提高后級發射極電位
67 ．變壓器耦合放大電路
68 ．甲類功率放大電路
69 ．乙類功率放大電路
70 ．串聯電流負反饋
71 ．串聯電壓負反饋電路
72 ．并聯電壓負反饋電路
73 ．并聯電流負反饋電路
74 ．兩級放大電路中的負反饋
75 ．射極輸出電路
76 ．自舉射極輸出電路
77 ．用電容衰減高頻電壓　　　　　　　
78 ．用負反饋消除自激振蕩
79 ．電池監視電路
80 ．場效應管、三極管組成放大電路
81 ． PNP-NPN 直接耦合放大電路
82 ．共基共射放大電路
83 ．晶體管開關作用
84 ．液位光電控制
85 ．簡單的溫控電路
86 ．模擬光控簡易路燈自動開關電路
87 ． RC 移相振蕩器
88 ．雙 T 選頻網絡
89 ．雙 T 選頻網絡組成的振蕩器
90 ．變壓器反饋式振蕩電路
91 ．場效應管變壓器反饋式振蕩電路
92 ．防盜報警電路
93 ．串聯型晶體振蕩電路
94 ．互補音頻振蕩訊響器
95 ．報警訊響器
96 ．音樂門鈴電路
97 ．電子報警器電路
98 ．差動放大電路的基本形式
99 ．電子門鈴電路
100 ．準互補對稱電路
101 ．三管 OTL 互補對稱電路
102 ．長尾式差動放大電路
103 ．差動輸入單端輸出
104 ．單端輸入雙端輸出
105 ．單端輸入單端輸出
106 ．雙電源式長尾差動放大電路
107 ．差動式放大器實驗電路
108 ．具有恒流源的差動放大電路措施
109 ．單端輸出差動放大電路的溫諷分析
110 ．閃光器電路
111 ．運算放大器的基本接法
112 ．電流差動式運放用作交流比例放大
113 ． Vos 的簡易測量方法
114 ． Aos 的簡易測量方法　　　　　　　
115 ． Aod 的簡易測量方法　　　　
116 ．共模抑制比 Cmrr 的簡易測試
117 ．最大共模輸入電 UIcm 的簡易測試
118 ． Yopp 的簡易測試
119 ． SR 的測量方法
120 ．基本同相放大接法
121 ．運放構成的 LC 振蕩器
122 ．電熱杯調溫電路
123 ．引到反向端輸入調零措施
124 ．引到同向端輸入調零指施
125 ．為使電值不致過大的接法
126 ．利用三極管的基極電流實現 Ios 的溫度補償
127 ．利用 T 型網絡提高等效反饋電阻
128 ．使互補管工作在甲乙類擴大輸出電流的措施
129 ．對電容負載進行校正時措施　　　　
130 ．反相輸入保護措施
131 ．同相輸入保護措施
132 ．利用穩壓管保護器件
133 ．電源極性錯接的保護
134 ．電源啟動瞬間過壓保護　　　　
135 ．二極管檢波電路
136 ．利用 PN 結的溫度系數測量溫度的電路原理
137 ．雙二極管限幅器
138 ．反相運放基本電路
139 ．可變比例放大
140 ．同相運放基本電路
141 ．電壓 / 電流變換電路
142 ．電流 / 電壓變換電路

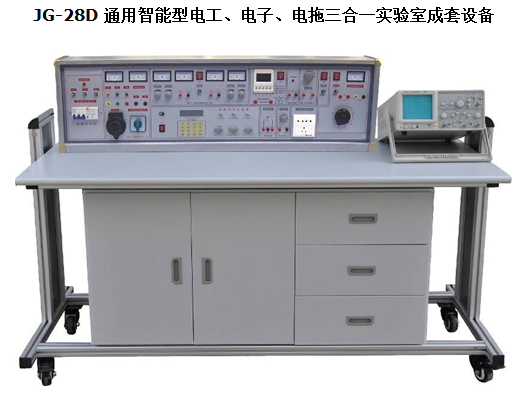

通用智能型電工、電子、電拖實驗室成套設備元件清單（每臺）
