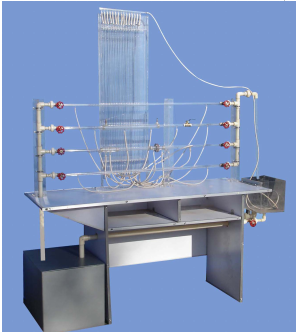

JGLZZ—24流體阻力綜合實驗臺

一、 功能：

本實驗臺可進行：（1）沿程阻力系數測定實驗；（2）局部阻力系數測定實驗;（3）文丘里流量計測流量實驗；（4）孔板流量計測流量實驗。

二、配置：

蓄水箱、水泵、試驗管道、實驗閥門、計量水箱、壓差板、循環管道、實驗桌等組成。

三、技術參數：

流量： 7000L/n 揚程：5.88m

壓差：±600mm

電源：單相/220V 功率：75W

外形尺寸：1600×600×1800（㎜）

重量：50㎏

工作環境：常溫
