JGLYL —14液體流線儀（油槽流線儀）

一、功能：

用帶有泡沫的變壓器油加在油槽串經過導葉柵后形成許多平行的流線，以觀察其繞經不同固體壁面的變化。液體流線儀是研究液流在模型試件出口和入口的流線變化，特別是當試件的突擴、突縮而發生流線的扭曲現象和旋渦、死區等。

二、配置：

油泵、油盤、供油箱、導葉、回油管、油盤調整螺栓、支架、供油管、試件等組成。

三、技術參數：

試件：機翼、圓柱體、 突擴、突縮（反放突擴、突縮）

電源：單相/220V 功率：120W

外形尺寸：1000×500×1200（㎜）

重量：35㎏

工作環境：常溫

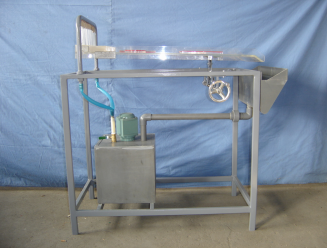

液體流線儀[油槽流線儀]
產品型號：JGL－593



外形尺寸：1000×400×1000mm
工作電壓：220V 功率：150W
主要用途：利用有泡沫的變壓器油流經導葉時形成的流線，觀察流線經過不同試件表面時的變化。
主要配置：循環油箱；油泵；油槽；流線發生器；不銹鋼移動實驗臺；圓柱形、機翼形工件
循環水泵：功率150W，揚程15米，流量1m3/h
油槽：8mm厚有機玻璃
