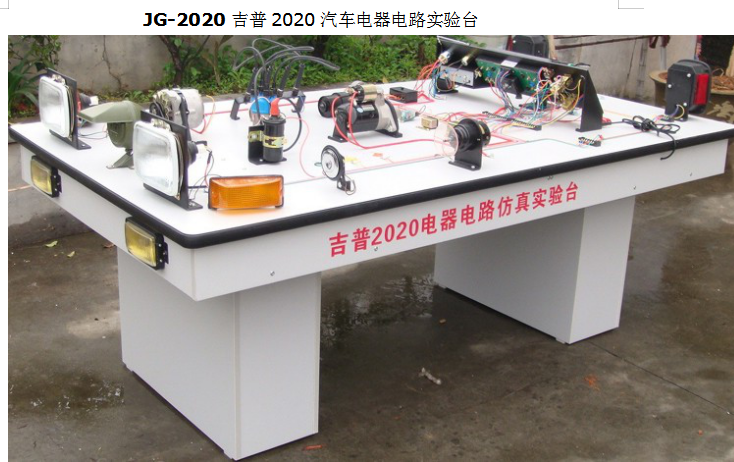

JG-2020 吉普2020汽車電器電路實驗臺

據當今全國各地汽車專業學校老師的要求，我公司新推出一系列汽車電路線路安裝和故障排除的學習實驗臺，此臺能使學生在教室內按仿真效果進行實習，經實習后，可以鞏固對所學系統的認識，更重要是培養學生的動手能力，從而達到理論和實踐，從知識向能力的轉化，本產品是學校提高教學質量和提高學生實踐操作能力的重要實訓設備。
一、結構功能特點：
本產品為臺式結構，整體采用優質雙面板制作而成，外形美觀大方，操作方便，透明直觀，臺上所示電路系統大部分均為實物，本臺在老師的指導下，可同時供多位學生實習各類電器系統。比如，啟動點火、儀表信號、照明信號等其它系統，老師可以在實驗臺上任何部位制造故障，由學生自行排除，也可以拆掉臺上所有電器接頭，要求學生按照汽車線路圖自行安裝。
二、規格安裝說明：
外形尺寸：210×110×80cm，凈重80kg
電源：交流220V 50HZ 工作電源：直流12V
1、先將兩小柜放好至規定距離，再將臺面對準放好即可。
2、將臺上電源插頭接上220V交流電源，打開啟動開關起動，進行演示。
３、本產品設有隱蔽斷線故障8例分別如下：①遠光②小燈③喇叭④儀表⑤雨刮⑥轉向燈⑦啟動⑧點火。
三、工作內容
1、啟動系統正常工作情況、故障時情況。
2、點火系統可演示點火快慢及故障情況。
3、開關系統、① 啟動開關、轉向開關、雨刮開關、變光開關、停車燈開關、喇叭開關、②車燈開關、分小燈大燈、③霧燈開關：分前霧燈④危險燈開關、其余執行器開關（用模擬開關代替）。
4、儀表系統可演示發動機轉速、工作及故障情況，可顯示燃油表、水溫表、制動信號、冷卻液液位及機油壓力指示等。
5、燈光系統：可演示大燈、小燈、前后霧燈、前轉向燈、停車燈、左右轉向燈、制動燈、倒車燈、危險報燈、牌照燈等內部照明燈。
6、清潔系統：可演示刮水電機。
