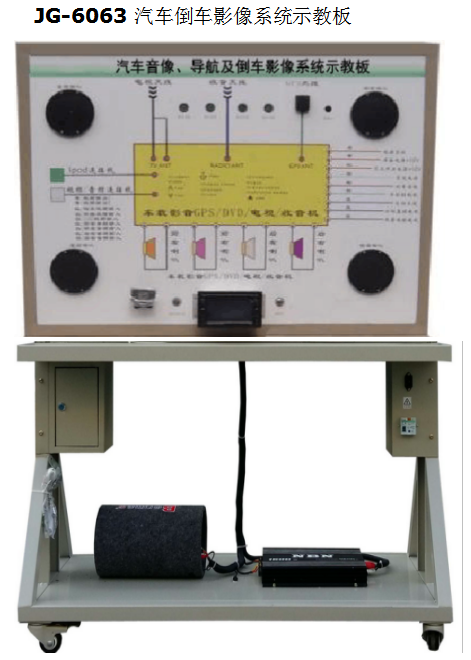

JG-6063 汽車倒車影像系統示教板

一、產品簡介
該汽車倒車影像系統示教板設備采用國產通用型汽車倒車影像系統示教板實物為基礎，充分展示汽車倒車影像系統示教板的組成結構和工作過程。
適用于學校對汽車倒車影像系統示教板理論和維修實訓的教學需要。
本設備滿足汽車職業教育的“五個對接十個銜接”的教學需要。

二、功能特點
1.真實可運行的國產通用型汽車倒車影像系統示教板，充分展示汽車倒車影像系統示教板的組成結構。
2.操縱倒車開關，進入倒車雷達工作狀態，雷達探頭感應障礙物距離，當距離變化時，提醒駕駛員注意且可視影像，真實演示汽車倒車雷達系統的工作過程。
3.示教板面板采用防火、防潮的高級鋁塑板，表面經特殊工藝噴涂底漆處理；面板打印有不褪色的彩色電路圖；學員可直觀對照電路圖和實物，認識和分析汽車倒車雷達系統的工作原理。
4.示教板面板上安裝有檢測端子，可直接在面板上檢測汽車倒車雷達系統各電路元件的電信號，如電阻、電壓、電流、頻率信號等。
5.示教板面板部分采用1.5mm冷板沖壓成形結構，外形美觀；底架部分采用鋼結構焊接，表面采用噴涂工藝處理，帶自鎖腳輪裝置，示教板底座上配有40cm左右的桌面，方便放置資料、輕型檢測儀器等。
6.示教板工作采用普通220V交流電源，經內部電路變壓整流轉換成12V直流電源，無需蓄電池，減少充電的麻煩，12V直流電源有防短路功能。

三、技術規格
外形尺寸（約）：1240×600×1700mm(長×寬×高)
外接電源：AC 220V±10% 50Hz
工作電壓：DC 12V
工作溫度：-40℃～+50℃
顏色：7032
鋼管：40*40*3mm
機柜：1.5mm冷板沖壓成形，背面設置維修門；
移動腳輪：100*60mm

四、基本配置(每臺)
