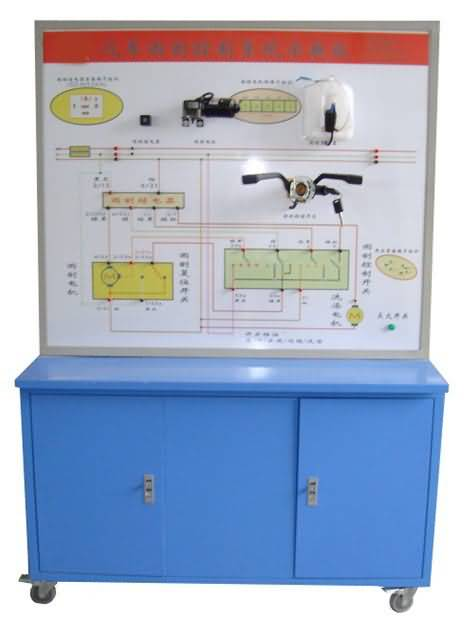

JG-6108 汽車智能雨刮系統示教板

一、產品簡介

本產品選用大眾汽車雨刮系統實物，展示汽車雨刮系統的結構與原理；面板上繪有完整的雨刮系統的電路圖，設置有檢測端子，可通過儀器儀表檢測各種信號參數如電壓、電阻、頻率等。本示教板功能齊全、操作方便、安全可靠。

二、結構組成

雨刮開關、雨刮控制繼電器、雨刮聯動機構、雨刮電機、噴水電機、噴水壺、噴水嘴、故障設置系統、電源、彩色原理與結構圖、控制面板、可移動臺架、使用說明書及任務驅動式實訓指導書等。

三、功能特點

1．操縱開關及按鈕，可真實演示汽車雨刮系統的工作過程。

2．通過面板上對應的電路檢測端子，可測試電壓、電流、阻值等各種信號參數；

3．發光二極管顯示電機狀態；

4．故障模擬系統可模擬實際運行工況，設置多種實車常見故障。具體內容詳見故障模擬設置裝置說明。5．汽車油漆高溫烤漆處理；加裝交流電源漏電保護裝置。

6．底架部分采用實驗桌，臺面保留30cm寬空間,方便放置檢測用的儀器及儀表/實驗報告等，表面采用烤漆工藝，帶自鎖腳輪。

四、技術參數

外形尺寸：1240mm×550mm×1850mm（長×寬×高）；

電源：220V交流電壓；

工作電壓：12V直流電壓；

工作溫度：-50℃～50℃；
一、產品簡介
汽車智能雨刮系統示教板采用 汽車智能雨刮系統實物為基礎，充分展示汽車智能雨刮系統的組成結構和工作過程。
汽車智能雨刮系統示教板適用于學校對汽車智能雨刮系統理論和維修實訓的教學需要。

二、功能特點
1.真實可運行的汽車智能雨刮系統，充分展示汽車智能雨刮和清洗系統的組成結構。
2.操縱組合開關的雨刮和清洗檔，可執行間歇刮水、低速刮水、高速刮水、清洗刮水等雨刮和清洗系統的功能，真實演示汽車雨刮系統的工作過程。
3.模擬下雨工況,真實演示汽車智能雨刮系統的工作過程。
4.示教板面板采用耐創擊、耐污染、防火、防潮的高級鋁塑板，表面經特殊工藝噴涂底漆處理；學校學員可直觀對照電路圖和實物，認識和分析汽車雨刮和清洗系統的工作原理。
5.示教板面板上安裝有檢測端子，可直接在面板上檢測汽車雨刮和清洗系統各電路元件的電信號，如電阻、電壓、電流、頻率信號等。
6.示教板面板部分采用1.5mm冷板沖壓成形結構，外形美觀；底架部分采用鋼結構焊接，表面采用噴涂工藝處理，帶自鎖腳輪裝置，示教板底座上配有40cm左右的桌面，方便放置資料、輕型檢測儀器等。
7.示教板工作采用普通220V交流電源，經內部電路變壓整流轉換成12V直流電源，無需蓄電池，減少充電的麻煩，12V直流電源有防短路功能。

三、技術參數
外形尺寸：1240×600×1700mm(長×寬×高)
外接電源：AC 220V±10% 50Hz
工作電壓：DC 12V
工作溫度：-40℃～+50℃
顏色：7032
鋼管：40*40*3mm
機柜：1.5mm冷板沖壓成形，背面設置維修門；
移動腳輪：100*60mm

四、基本配置(每臺)
