JG-119A型 通用智能型電工實驗室設備
JG-119B型 通用智能型電子實驗室設備
JG-119C型 通用智能型電工、電子實驗室設備
JG-119D型 通用智能型電工、電子、電力拖動實驗室設備
JG-119F型 通用智能型電工、電子、電力拖動（帶直流電機）實驗室設備
l 實驗項目 :
能完成 " 通用電工實驗室成套設備 "、" 通用電子實驗室成套設備 "和" 通用電力拖動實驗室成套設備 "的全部實驗項目，在“ 通用電工、電子、電力拖動（帶直流電機）實驗室成套設備”的基礎上增加 0～380V三相可調調壓環節。
本產品的特點：
實驗臺具有較完善的安全保護措施，較齊全的功能（詳見實驗臺結構簡介）。實驗桌中央配有通用電路板，電路板注塑而成，表面布有 成一組相互聯通的插孔，元件盒在其上任意拼插成實驗電路，元件盒 盒體透明 ，直觀性好，盒蓋印有元件符號，線條清晰美觀。盒體與盒蓋采用較科學的壓卡式結構，維修拆裝方便。元器件放置在實驗桌下邊左右柜內，大大提高了管理水平，規劃化程度，大大減輕了教師實驗準備工作。
l 適用范圍：
適用于高等、中等、職校及技校電工學、電工原理、電子技術等課程實驗�？赏瓿山恢绷鳌⒄袷�、磁路電路，運算放大器、整流電路，交直流放大電路，數字邏輯電路等電路實驗。該設備是現有實驗室設備的更新?lián)Q代或新建、擴建實驗室的理想產品。它的配備是學校上水平、上等級的重要標志。

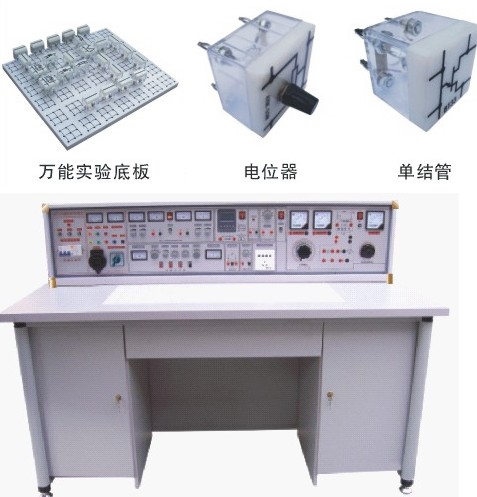

l 五套實驗室設備的實驗臺及操作桌結構相同：
1、 實驗臺外殼尺寸： 123 × 35×20cm 29、插座：G單元220V輸出插座
2、三相保險座 30、旋鈕：音頻功率放大器音量調節
3、三相電源輸入指標 31、接線座2只：音頻信號輸入
4、總開關：實驗臺電源總開關，帶 32、按鈕：單次脈使能開關
漏電、過載保護 33、接線座3只：單次脈沖輸出口
5、試驗按鈕：試驗漏電開關漏電功能 34、電表：函數發生器正弦波輸出電壓指示
6、電源輸入指示1只 35、旋鈕：正弦波輸出三級衰減幅度粗調
7、電源輸出指示3只(紅、綠、黃三色) 36、旋鈕：正弦波輸出口
8、交流電壓表：指示輸出線電壓 37、接線座：正弦波輸出口
9、電壓轉換開關：與電壓表配合使用，監示 38、旋鈕：矩形波輸出幅度調節
輸出線電壓的大小與對稱情況 39、接線座：三角波輸出口
10、接線座5只：A單元三相四線及地線輸出 40、旋鈕：函數信號發生器頻率細調
11、電流表W相電流輸出指示 41、接線座：矩形波輸出口
12、O/I開關：三相四線電源輸出控制 42、旋鈕：函數信號發生器五級頻率粗調
(提高安全系數)
13、接線座2只：B單元交流低壓電源輸出 43、電表：函數發生器輸出頻率指示
14、電表(2A)：B單元交流電流指示 44、萬用表：500型
15、旋鈕：B單元3-24V交流低壓選擇輸出 45、 智能型交流電路測量電表 ：通過開關切換可同時測量電路I、U、KW、Kwh、T，八位液晶顯示。
16、開關：C單元雙路直流穩壓電源開關 46、直流電機I a 、I f 指示：2只500mA直流電表
17、旋鈕：C單元雙路 Ⅰ 路穩流調節 47、直流電源：0-220V輸出，直流電機工作電源。
18、旋鈕：C單元雙路 Ⅱ 路穩流調節 48、直流電機調速環節：R a 、R F 調節裝置
19、接線座2只：C單元 Ⅰ 路直流穩壓輸出 49、實驗桌面尺寸：160 × 70cm
20、保險座：C單元 雙路 穩壓電源保險 50、通用電路板：規格35×90cm，元件盒
21、電表4只：雙路穩壓電源電壓、電流指示 在其上任意拼插進行實驗
22、接線座：D單元直流5V穩壓輸出 51、儲存板：放置元件盒
23、電表：D單元電流0.5V輸出指示 52、左儲存柜：放置儲存板（帶門鎖）
24、開關1：控制各低壓交流電、信號源 53 、抽屜：放置常用工具
25、開關2：控制E單元交直流調壓電源 54、右儲存柜：放置儲存板（帶門鎖）
26、電表：E單元交流電壓輸出指示 55、示波器：型號不限（用戶自備）
27、接線座4只：E單元交流、直流輸出口 56、工具
28、旋鈕：E單元0～240V電壓調節
注：46、47、48三項功能僅在“電工、電子、電拖(帶直流電機 )實驗臺上有。
l 實驗臺主要技術指標：
一、輸入工作電源：三相四線
二、輸出電源及信號
1、 A單元：三相四線
2、 B單元：交流3、6、9、12、15、18、24V
3、 C單元：雙路恒流穩壓電源（具有過載及短路保護功能），二路輸出電壓都為0～30V，內置式繼電器自動換檔，由多圈電位器連續調節，使用方便，輸出最大電流為2A，具有預設式限流保護功能。
電壓穩定度： <10 -2 負載穩定度：<10 -2 紋波電壓： <5mv
4、 D單元：直流穩壓5V，電流0.5A
5、 E單元：交直流電壓 0～240V連續可調，電流2A
6、 F單元：220V電壓輸出，供外接儀器使用。
三、單次脈沖源： 每次均可輸出一對正負脈沖
四、函數信號發生器（正弦波、三角波、矩形波）
1、頻率范圍：5HZ-550KHZ分五個頻段
2、頻率指示：由HZ表直接讀出
3、電壓輸出范圍：正弦波：5HZ-250KHZ >4.5V、250KHZ-550KHZ>3.5V
三級衰減：0db、20db、40db具有連續細調
矩形波： 5HZ-250KHZ >4.5V、250KHZ-550KHZ>3.5V，幅度連續可調
三角波： 5HZ-550KHZ>１V
五、音頻功率放大器： 輸入音頻電壓不低于 10mv，輸出功率不小于1W，音量可調，內有喇叭，用于放大器電路擴音，也可作信號尋跡儀器使用。
六、智能型多功能交流測量電表：精度 1.0級，能同時測量電路電流I、電壓U、功率Kw、電能 Kwh 和工作時間 T，八位LCD液晶顯示。
七、 絕緣電阻： >5MΩ
八、 漏電保護： 漏電動作電流≤ 30mA
設備各自結構、配備及實驗項目
智能型 通用電工、電子、電力拖動實驗室成套設備（帶直流電機、三相可調）
研制本產品的意義：
該設備是在“ 通用電工、電子、電力拖動實驗室成套設備”的基礎上增加了直流電機的調速環節，直流實驗電機等，除能完成前者全部實驗內容外，能完成教學大綱要求的基礎直流電機實驗。該設備研制成功，解決了廣大學校直流電機實驗元器件難以購置、難以管理、難以開出實驗課的煩惱。該設備把電工學、電工原理、電子技術、電力拖動控制線路、直流電機實驗有機的融于一體，大大節省實驗室，節省管理人員，節省資金。大大提高了管理水平，規劃化程度，大大減輕了教師實驗準備工作。該設備是學校一步到位、上規模、上檔次的理想選擇。
結構與配備：
一、實驗桌 : 一臺二座，桌子外形尺寸 :160×70×80cm。桌中央配置通用電路板。每張桌配有一粒膠皮板，以保護通用電路板及桌面(如需要在其上放置電機、焊接等)。桌下都是元件儲存柜，放置元器件。
二、實驗臺 :
通用電工、電子實驗室成套設備的基礎上增加直流電機調速環節，Ia、If指示環節，0～220V直流電源。學生實驗桌及示教控制臺各配備一臺。
三、示教控制臺 : 1臺示教控制臺，分別控制12臺學生臺的電源，通用電路板演示屏立在實驗臺上，尺寸150cm×70cm，用于講解、演示。
四、器材配備 :
26臺三相180W電動機，13臺直流電機100W，26只時間繼電器，78只交流接觸器，156只交直流電表，13只MF-500型萬用表，39只指示燈，52只行程開關，78只控制按鈕，13只倒順開關，26只變壓器，13只三相雙投閘刀，13只三相閘刀，13套實驗所需電阻、電位器、電感線圈、互感線圈、二極管、三極管、場效應管、集成、可控硅、邏輯電平開關、邏輯電平指示等元件盒（元件已裝在元件盒內），13套剝線鉗、螺絲刀、尖嘴鉗等工具，25張學生凳。
五、用戶自備器材： 示波器 (型號不限)，晶體管毫伏表等。
l 實驗項目 :
能完成 " 通用電工實驗室成套設備 "、" 通用電子實驗室成套設備 "和" 通用電力拖動實驗室成套設備 "的全部實驗項目，在“ 通用電工、電子、電力拖動（帶直流電機）實驗室成套設備”的基礎上增加 0～380V三相可調調壓環節。。
實驗項目
通用電工實驗室成套設備部分：
1、電工測量儀表的使用 17、交流電路參數的測量
2、常用元件的識別與檢測 18、正弦交流電路中RLC元件的特性
3、線性元件與非線性元件的伏安特性 19、RL及RC串聯電路實驗
4、電源的外特性 2O、RLC串聯諧振電路
5、電位值、電壓值的測定 21、日光燈電路的連接及功率因數改善
6、電流表和電壓表的擴程 22、三相負載的星、三角接法
7、基爾霍夫定律的驗證 23、三相電路及功率的測量
8、驗征楞次定律 24、R-C選頻網絡的研究
9、迭加原理與互易定理的驗證 25、二端口網絡研究
10、戴維南定理與諾頓定理的驗征 26、單相變壓器實驗
11、電壓源與電流源的等效變換 27、互感電路實驗
12、受控源特性的研究 28、三相異步電動機的使用與起動
13、一階電路實驗 29、三相電動機繼電接觸控制的基本電路
14、二階電路的過渡過程 30、三相電動機Y一△起動控制實驗
15、研究LC元件在直流和交流電路中的特性 31、三相電動機的順序控制實驗
16、負載獲得最大功率的條件 32、三相電動機能耗制動控制實驗
利用上述 32項實驗的元器件也可完成下面電路實驗
33、最簡單的電路 56、電容器的充放電
34、電路中各點電位與參考點的選擇 57、電容器在交直流中的作用
35、電阻的串聯 58、條形磁鐵在線圈中的運動
36、電阻的并聯 59、電容的混聯
37、電阻的混聯 60、純電阻、電感、電容電路
38、電阻分壓器電路 61、磁耦合線圈的順串
39、全電路歐姆定律 62、磁耦合線圈的反串
40、電橋的應用與平衡條件 63、歐姆表的工作原理
41、節點電壓法 64、雙聯開關二地控制
42、回路電壓法 65、用示波器觀察磁滯回線
43、支路電流法 66、磁路歐姆定律
44、RCL并聯電路 67、兩線圈的互感及同名端
45、串聯電路 68、互感耦合
46、變壓器結構及工作原理 69、提高功率因數的方法
47、基爾霍夫第一定律 70、單相電路功率的測量
48、基爾霍夫第二定律 71、收錄機電源電路
49、日光燈電路原理 72、濾波電路
50、擴大電壓表量程 73、電阻與溫度的關系:用伏安法測出燈絲
51、擴大電流表量程 在不 同 電壓下的阻值。
52、RC電路的過度過程 74、三相異步電機閘刀控制正轉實驗
53、RL過渡過程 75、具有過載保護的控制線路
54、電容的串聯電路 76、按鈕控制的正反轉控制線路
55、電容的并聯電路 77、接觸器控制星一三角降壓起動控制線路
通用電子實驗室成套設備部分：
1·晶體二極管的特性及檢測 23·集成運放微分電路
2·晶體三極管輸入輸出特性 24·集成運放文氏正弦波振蕩器
3·低頻小信號電壓放大器 25·電容三點式振蕩器
4·直接耦合兩級放大器 26·電感三點式振蕩器
5·RC耦合兩級放大器 27·集成穩壓電路
6·負反饋對放大器性能的影響 28·無穩態電路（多諧振蕩器）
7·變壓器耦合推挽功率放大器 29·施密特觸發器
8·互補對稱推挽功率放大器(OTL) 30·集成與門邏輯功能測試
9·單相半波整流 31·集成非門電路邏輯功能測試
10·單相全波整流 32·集成或門電路邏輯功能測試
11·單相橋式整流 33·集成與非門邏揖功能測試
12·單相橋式整流濾波 34·CMOS門電路的測試
13·單結晶體管特性 35·基本RS觸發器
14·單結晶體管觸發電路 36·JK觸發器
15·晶閘管簡單測試及可控整流電路 37·D觸發器
16·場效應管測試 38·555時基電路的應用（方波發生器)
17·串聯型穩壓電壓 39·二一十進制計數器
18·差動放大電路的研究 40·二一十進制8421譯碼器
19·集成運放參數的測試 41·加法器
20·集成運放減法電路 42·減法器
21·集成運放加法電路 43·用集成與非門構成單穩態觸發器
22·集成運放積分電路 44·組合邏輯電路
利用上述 44項實驗元器件也可完成面實驗
45·P-N結單向?qū)щ娞匦? 79·電池監視電路
46·三權管I CBO 的測量電路 80·場效應管、三極管組成放大電路
47·三極管I CEO 的測量電路 81·PNP-NPN直接耦合放大電路
48·三極管電流放大 82·共基共射放大電路
49·三極管的VA特性 83·晶體管開關作用
50·帶負載的單級小信號電壓放大 84·液位光電控制
51·電壓負反饋偏置電路 85·簡單的溫控電路
52·分壓式電流負反饋偏置電路 86·模擬光控簡易路燈自動開關電路
53·用熱敏電阻穩定工作點 87·RC移相振蕩器
54·用二極管穩定工作點 88·雙T選頻網絡
55·分析Ce對低頻特性的影響 89·雙T選頻網絡組成的振蕩器
56·共基極放大實驗電路 90·變壓器反饋式振蕩電路
57·共集電極放大實驗電路 91·場效應管變壓器反饋式振蕩電路
58·共源極基本放大電路 92·防盜報警電路
59·場效應管自給偏壓放大電路 93·串聯型晶體振蕩電路
60·場效應管分壓式自偏壓電路 94·互補音頻振蕩訊響器
61·場效應管共漏極電路 95·報警訊響器
62·場效應管共柵極電路 96·音樂門鈴電路
63·單管阻容放大電路 97·電子報警器電路
64·基本直流放大電路 98·差動放大電路的基本形式
65·用電阻提高后級發射極電位 99·電子門鈴電路
66·用穩壓管提高后級發射極電位 100·準互補對稱電路
67·變壓器耦合放大電路 101·三管OTL互補對稱電路
68·甲類功率放大電路 102·長尾式差動放大電路
69·乙類功率放大電路 103·差動輸入單端輸出
70·串聯電流負反饋 104·單端輸入雙端輸出
71·串聯電壓負反饋電路 105·單端輸入單端輸出
72·并聯電壓負反饋電路 106·雙電源式長尾差動放大電路
73·并聯電流負反饋電路 107·差動式放大器實驗電路
74·兩級放大電路中的負反饋 108·具有恒流源的差動放大電路措施
75·射極輸出電路 109·單端輸出差動放大電路的溫諷分析
76·自舉射極輸出電路 110·閃光器電路
77·用電容衰減高頻電壓 l11·運算放大器的基本接法
78·用負反饋消除自激振蕩 112·電流差動式運放用作交流比例放大
113·Vos的簡易測量方法 148·雙端輸入求和運算
114·Aos的簡易測量方法 149·基本積分電路
115·Aod的簡易測量方法 150·EG考濾泄漏阻對的積分運算電路
116·共模抑制比Cmrr的簡易測試 151·提高積分時間常數的措施
117·最大共模輸入電UIcm的簡易測試 152·快速積分電路
118·Yopp的簡易測試 153·模擬一階微分方程電路
119·SR的測量方法 154·模擬二階微分方程電路
120·基本同相放大接法 155·基本微分電路
121·運放構成的LC振蕩器 156·實用微分電路
122·電熱杯調溫電路 157·利用間接方法得到近似微分
123·引到反向端輸入調零措施 158·基本對數運算電路
124·引到同向端輸入調零指施 159·利用三極管的對數特性組成對數運算電路
125·為使電值不致過大的接法 160·反對數放大的基本電路
126·利用三極管的基極電流實現對 161·Vo正比于VxVy電路
Ios的溫度補償 162·簡單的過零此較電路
127·利用T型網絡提高等效反饋電阻 163·具有滯迥特性的比較電路
128·使互補管工作在甲乙類擴大輸出 164·雙限比較電路
電流的措施 165·利用二級管作為上限檢測幅度選擇電路
129·對電容負載進行校正時措施 166·雙限三態比較電路
130·反相輸入保護措施 167·下限檢幅選擇電路
131·同相輸入保護措施 168·基本采樣保護電路
132·利用穩壓管保護器件 169·RC無源網終的低通濾波電路
133·電源極性錯接的保護 170·濾波電路接到組件的同相輸入端
134·電源啟動瞬間過壓保護 171·濾波電路接到組件的反相輸入端
135·二極管檢波電路 172·簡單二階RC濾波電路
136·利用PN結的溫度系數測量溫度 173·典型RC有源濾波電路
的電路原理 174·兩階有源濾波電路
137·雙二極管限幅器 175·多路反饋二級有源濾波電路
138·反相運放基本電路 176·典型二階高通有源濾波電路
139·可變比例放大 177·基本帶通濾波電路
140·同相運放基本電路 178·典型帶通濾波電路
141·電壓/電流變換電路 179·用雙T網絡組成的帶阻濾波
142·電流/電壓變換電路 180·輸出限幅的反相器
143·電壓跟隨器 181·實用差值運算放大器
144·差動放大基本電路 182·矩形波振蕩電路
145·運算放大器的差動輸 183·阻容移相觸發電路
146·反相輸入求和運算 184·電熱褥調溫裝置
147·同相輸入求和運算 185·寬度可調的矩形波發生器
186·簡單的鋸齒波發生器 214·感性負載對晶閘管的影響
187·幅頻可調的鋸齒波發生器 215·晶閘管觸發導通試驗
188·單相橋式整流常用畫法電路 216·反電動勢負載晶閘管電路
189·全波整流電路的最大反向峰值電壓 217·簡易電子調壓電路
190·電容濾波電路 218·測試單結管分壓比n
191·電容濾波帶電阻負載 219·單結管振蕩電路
192·全波整流電容濾波電路 220·單結管觸發應用電路
193·RC濾波電路 221·二極管"與"門電路
194·多段RC濾波電路 222·三極管"或"門電路
195·基本的LC濾波電路 223·與邏輯形象化
196·T型濾波電路 224·或邏輯形象化
197·二倍壓整流電路 225·非邏輯形象化
198·三倍壓整流電路 226·三極管"非"門
199·基本穩壓管穩壓電路 227·三極管"與非"門
200·基本調整管穩壓電路 228·三極管"或非"門
201·具有放大環節的穩壓電路 229·三扳管雙穩態電路
202·調整管穩流電路 330·三極管單穩態電路
203·電子濾波器 231·三極管多諧振蕩電路
204·串聯穩壓電路 232·置位觸發電路
205·并聯穩壓電路 233·射極耦合雙穩態
206·電子催眠器 234·對稱式多諧振蕩器
2O7·三端集成穩壓電路 235·環形多諧振蕩器
208·正電源輸出可調的集成穩壓電路 236·微分型單穩態電路
209·單相全波可控整流 237·集成施密特電路
210·硅穩壓管穩壓電路 238·矩形波發生器
211·單相半波可控整流 239·單脈沖電路
212·單相橋式半控整流 240·連續脈沖發生器
213·充電用硅整流器原理
通用電力拖動實驗室成套設備
1、閘刀開關正轉控制線路 15·QX3-13型Y/ △ 自動起動控制線路
2·接觸器點動正轉控制線路 16·半波整流能耗制動控制線路
3·具有自鎖的正轉控制線路 17·全波整流能耗制動控制線路
4·具有過找保護的正轉控制線路 18·C620車床電氣控制線路
5·倒順開關控制正反轉控制線路 19·手動降壓起動
6·接觸器聯鎖的正反轉控制線路 20·單相運行反接制動控制線路
7·按鈕聯鎖的正反轉控制線路 21·電動葫蘆電氣控制線路
8·按鈕接觸器復合聯鎖控制線路 22·C6163車床電氣控制線路
9·自動往返行程控制線路 23·控制電路聯鎖控制線路
10·接觸器控制串聯電阻降壓起動線略 24·主電路聯鎖控制線路
11·時間繼電器控制串聯電阻降壓控制線路 25·直流電機啟動
12·手動Y/ △ 降壓起動 26·直流電機的調速
13·接觸器控制Y/ △ 降壓起動 27·直流電機的反轉
14·時間繼電器控制Y/ △ 降壓起動 28、直流電機制動實驗
利用上述 28項實驗元器件，還可完成幾十項實驗， 在此不一一舉例。
此設備在 通用電工、電子、電力拖動（帶直流電機）實驗室成套設備”的基礎上增加 0～380V三相可調調壓環節。
JG-119A型 通用智能型電工實驗室成套設備 : 價格80500元套（25座）
JG-119B型 通用智能型電子實驗室成套設備: 價格80500元套（25座）
JG-119C型 通用智能型電工、電子實驗室成套設備 : 價格99000元套（25座）
JG-119D型 通用智能型電工、電子、電力拖動實驗室成套設備 : 價格120000元套（25座）
JG-119F型 通用智能型電工、電子、電力拖動（帶直流電機）實驗室成套設備 : 價格139000元套（25座）
|
