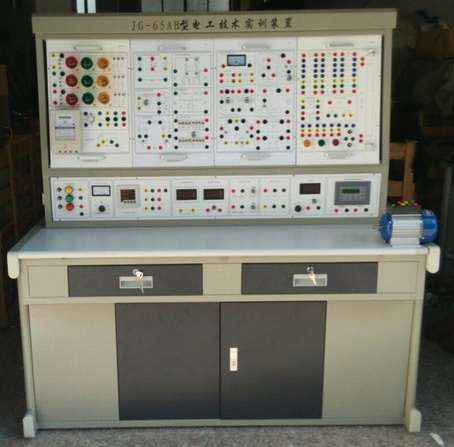

JG-65AB 型 電工技術實訓裝置
一、技術性能參數
1. 輸入電源：三相四線（或三相五線）～ 380V±10% 50Hz
2. 工作環境：溫度 -10℃ ～ + 40℃ ， 相對濕度＜ 85% （ 25℃ ）， 海拔＜ 4000m
3. 裝機容量：＜ 1.5kVA
4. 重量約： 100kg
5. 外形尺寸約： 175cm × 60cm × 140cm
6. 歐式導線架參數要求：用于懸掛和放置實訓連接導線，外形尺寸約為 530mm × 430mm ×1
200mm ，設有五個萬向輪。
二、基本配置參數
本實訓裝置主要由電源控制屏、實訓桌、實訓掛箱等組成。
三、控制屏參數要求：
控制屏為鐵質雙層亞光密紋噴塑結構，鋁質面板 （ 絲版印刷技術 ） ，為實訓掛箱提供交流電源、直流穩壓電源、恒流源、函數信號發生器（含頻率計）、各種測試儀表及實訓器件等，具體功能如下：
1. 控制及交流電源部分
1.1 提供三相固定 380V 交流電源及單相 0 ～ 250V 連續可調交流電源，配備 1 臺單相調壓器，規格為 0.5kVA/0 ～ 250V 。 380V 交流電源輸出處設有過流保護，相間、線間過電流及直接短路均能自動保護。配有一只指針式交流電壓表，通過波段開關切換可指示三相固定 380V 交流電源輸出電壓。
1.2 設有實訓用 220V 、 30W 的日光燈燈管一支，將燈管燈絲的四個頭經過快速保險絲引出供實訓使用，可防止燈絲損壞。
1.3 設有五路 AC220V 和一路 AC380V 交流電源接口，可為實訓掛箱及外配儀器設備提供工作電源。
2. 儀表部分
2.1 有效值交流數字電壓表一只：進行真有效值測量，測量范圍 0 ～ 500V ，量程自動判斷、自動切換，精度 0.5 級，三位半數顯。
2.2 有效值交流數字電流表一只：進行真有效值測量，測量范圍 0 ～ 5A ，量程自動判斷、自動切換，精度 0.5 級，三位半數顯，具有超量程報警、指示及切斷總電源功能。
2.3 直流數顯電壓表一只：測量范圍 0 ～ 200V ，分 200mV 、 2V 、 20V 、 200V 四檔，直鍵開關切換，三位半數字顯示，輸入阻抗 10MΩ ，精度 0.5 級，具有超量程報警、指示及切斷總電源等功能。
2.4 直流數顯毫安表一只：測量范圍 0 ～ 2000mA ，分 2mA 、 20mA 、 200mA 、 2000mA 四檔，直鍵開關切換 , 三位半數字顯示，精度 0.5 級，具有超量程報警、指示及切斷總電源等功能。
3. 直流電源部分
3.1 提供兩路 0.0 ～ 30V/ 0.5A 可調穩壓電源，從 0V 起調，具有截止型短路軟保護和自動恢復功能，設有三位半數顯指示。
3.2 提供四路固定直流電源輸出： ±12V 、 ±5V ，每路均具有短路、過流保護和自動恢復功能。
3.3 提供一路 0 ～ 200mA 連續可調恒流源，分 2mA 、 20mA 、 200mA 三檔，從 0mA 起調，調節精度 1‰ ，負載穩定度 ≤5×10-4 ，額定變化率 ≤5×10-4 ，配有數字式直流毫安表指示輸出電流，具有輸出開路、短路保護功能。
4. 函數信號發生器
4.1 輸出：正弦波、矩形波、三角波；
4.2 特點：本信號發生器是由單片集成函數信號發生器及外圍電路，數字電壓指示及功率放大電路等組合而成。其輸出頻率范圍為 2Hz ～ 2MHz ，輸出幅度峰峰值為 0 ～ 16VP-P 。有開關控制�？奢敵稣也�、方波、三角波，共三種波形，由琴鍵開關切換選擇，輸出頻率分七個頻段選擇，還設有三位 LED 數碼管顯示其輸出幅度 ( 峰 - 峰值 ) 。輸出衰減分 0dB 、 20dB 、 40dB 、 60dB 四檔，由兩個 “ 衰減 ” 按鍵選擇。
5. 六位數顯頻率計：
本頻率計的測量范圍為 1Hz 至 10MHz ，由六位共陰極 LED 數碼管顯示。將頻率計處開關（內測 / 外測）置于 “ 內測 ” ，即可測量 “ 函數信號發生器 ” 本身的信號輸出頻率。將開關置于 “ 外測 ” ，則頻率計顯示由 “ 輸入 ” 插口輸入的被測信號的頻率。
四、實訓桌參數要求：
實訓桌為鐵質雙層亞光密紋噴塑結構，桌面為防火、防水、耐磨高密度板，結構堅固。設有兩個抽屜，可用于放置工具及資料；右邊可以放置示波器；下方設有擱層，可以放置實訓掛箱，還設有四個帶剎車的輪子，便于移動和固定。
五、掛件箱技術要求：
完成以下實驗實訓項目：
1. 基本電工儀表的使用與測量誤差的計算
2. 減小儀表測量誤差的方法
3. 歐姆定律
4. 電阻的串、并、混聯電路
5. 電阻分壓器電路
6. 電容的充放電電路
7. 伏安法測電阻
8. 節點電壓法
9. 回路電壓法
10. 支路電流法
11. 電阻與溫度的關系
12. 用伏安法測出燈絲在不同電壓下的阻值
13. 電壓表量程的擴展
14. 電流表量程的擴展
15. 已知和未知電路元件的伏安特性
16. 直流電阻電路故障的檢查
17. 電路中電位的測量
18. 基爾霍夫電壓定律
19. 基爾霍夫電流定律
20. 電壓源外特性的測定
21. 疊加原理
22. 電壓源與電流源的等效變換
23. 負載獲得最大功率的條件
24. 戴維南定理
25. 諾頓定理
26. 互易定理
27. 三相二極管鉗位三電平逆變實驗
28. 三相二極管鉗位三電平永磁同步電機變頻調實驗
29. 雙聯開關兩地控制
30.RLC 串聯交流電路
31.RLC 并聯交流電路
32.RLC 串聯諧振電路
33. 電感、電容元件在直流電路和交流電路中的特性
34. 正弦穩態下 RL 、 RC 串聯電路
35. 日光燈電路的連接
36. 提高功率因數的方法
37. 互感耦合電路
38. 互感線圈同名端的判斷
39. 一階電路過渡過程的研究
40. 二階電路過渡過程的研究
41. 單相變壓器參數測定及繞組極性判別
42. 交流電路參數的測量
43. 三相負載的星形聯結
44. 三相負載的三角形聯結
45. 三相交流電路功率的測量
46. 功率因數及相序的測量
47. 單相電度表的安裝及使用
48. 三相鼠籠式異步電動機的使用
49. 三相異步電動機點動控制
50. 三相異步電動機自鎖控制
51. 三相異步電動機既可點動又自鎖控制
52. 接觸器聯鎖正反轉控制
53. 按鈕聯鎖正反轉控制
54. 接觸器和按鈕雙重聯鎖正反轉控制
