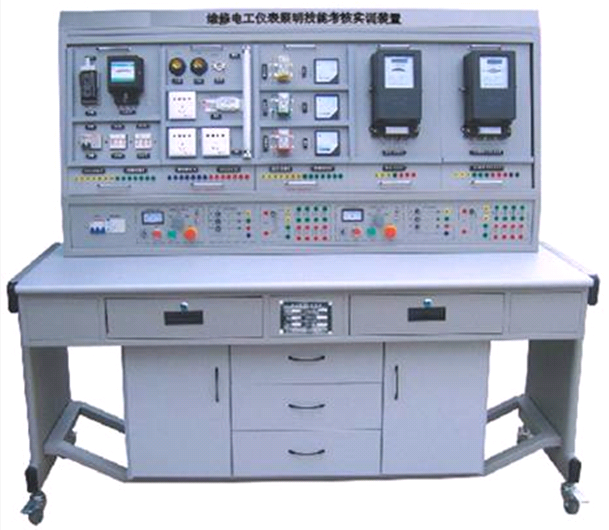

“JGJB-01D 型維修電工儀表照明實訓考核裝置 “ 是按照勞動和社會保障部頒發的 “ 工人等級標準 ” 和 “ 職業技能鑒定 ” 的要求而設計的，該裝置集理論、實際操作和考核鑒定為一體的多功能設備。它不僅能作為電工儀表和照明電路的操作實訓裝置。而且也可用于勞動職業技能鑒定部門、大中專院校、職校、技校對初、中、高級維修電工技能考核的理想設備。
一、裝置特點：
1. 電氣控制線路元器件都裝在作為掛板的安裝板上，操作方便、更換便捷，便于擴展功能或開發新實訓，操作內容的選擇具有典型性和實用性；
2. 操作臺只需三相四線的交流電源，即可投入使用；
3. 裝置設有電壓型和電流性漏電保護器，能確保操作者的人身安全；
4. 所有元器件都通過導線引到接線端子上，學生接線時只需在端子上進行，有利于保護元器件；
5. 通過走線槽進行走線，進行工藝布線訓練。實訓電路與裝置電源的連接通過安全插座和高可靠護套結構手槍插接線，安全快捷。
6. 裝置的設計為雙組型，控制屏左右兩邊電源獨立且互不干擾，可供兩個學生同進完成實訓操作。
二、技術性能：
1. 輸入電壓：三相四線（或三相五線）～ 380V±10% 50Hz
2. 工作環境：溫度 -10 ～＋ 40℃ 相對濕度＜ 85% （ 25℃ ） 海拔＜ 4000m
3. 裝置容量：＜ 1.5KVA
4. 重 量： 100Kg
5. 外形尺寸： 1400×600×1630mm 3
6. 漏電保護動作電流： ≤30mA ；漏電保護動作時間： ≤0.1s 。
三、裝置的基本配置及功能
實訓臺設有兩組電源，通過啟、停按鈕控制電源的輸出，并設有急停按鈕。電源輸出設有短路保護。
1. 交流電源：實訓臺提供線電壓 380V 和相電壓 220V 兩種電源，還設有多個單、三相電源插座；
2. 整流二極管：提供整流二極管 1N5408 四個，用于能耗制動電路。
3. 各種規格的電阻
提供 75Ω/75W 功率電阻三個，用于降壓啟動電路。
提供 10Ω/25W 功率電阻一個，用于能耗制動電路。
4. 智能型多功能交流電路測量電表 ：八位 LED 顯示，可同時測量工作電路中電流 I 、電壓 V 、功率 KW 、電能 KWh 、工作時間 T ，精度 1.0 級。
5. 實訓桌：實訓桌為鐵質雙層亞光密紋噴塑結構，桌面為防火、防水、耐磨高密度板、結構堅固，造型美觀大方，桌子左右各設有兩個抽屜。
四、實訓項目
1. 插座和一個開關控制一盞燈（白熾燈、熒光燈 + 二極漏電開關）
2. 兩個雙聯開關控制一盞燈（白熾燈、熒光燈 + 二極漏電開關）
3. 三個開關控制一盞燈（白熾燈、熒光燈 + 二極漏電開關）
4. 日光燈線路的接線
5. 聲控開關控制白熾燈電路的接線
6. 觸摸延時開關控制白熾燈電路的接線
7. 人體感應開關控制白熾燈電路的接線
8. 單相電度表直接接線電路
9. 單相電度表經電流互感器的接線電路
10. 電壓表、電流表接線電路
11. 萬能轉換開關的電壓表測量三相電壓接線
12. 一只電流互感器用于單相回路的控制電路接線
13. 三只電流互感器接成星形接線電路
14. 三只電流互感器接成三角形接線電路
15. 三相功率因數表的測量電路
16. 三相三線有功電度表的接線電路
17. 三相三線有功電度表經電流互感器的接線電路
18. 三相四線有功電度表的接線電路
19. 三相四線無功電度表經電流互感器的接線電路
20. 三相四線無功電度表的接線電路
21. 三相四線無功電度表經電流互感器的接線電路
五、實訓組件配置
序號 |
掛箱編號 |
實訓模塊名稱 |
數量 |
備注 |
1 |
DW-10 |
儀表照明實訓考核組件（一） |
1 件 |
提供二極漏電保護器 1 只、 3P 熔斷器 2 只、閘刀開關 1 保、單相電度表 1 只 |
2 |
DW-11 |
儀表照明實訓考核組件（二） |
1 件 |
提供螺口燈座 2 只、開關盒 3 只、鎮流器 1 只、啟輝器 1 只、日光燈 1 只 |
3 |
DW-12 |
儀表照明實訓考核組件（三） |
1 件 |
提供交流電流表 3 只、電流互感器 3 只 |
4 |
DW-13 |
儀表照明實訓考核組件（四） |
1 件 |
提供交流電壓表 1 只、三相功率因數表 1 只、電壓指示切換開關 1 只 |
5 |
DW-14 |
儀表照明實訓考核組件（五） |
1 件 |
提供三相三線有功電度表 1 只 |
6 |
DW-15 |
儀表照明實訓考核組件（六） |
1 件 |
提供三相四線有功電度表 1 只 |
7 |
DW-16 |
儀表照明實訓考核組件（七） |
1 件 |
提供三相四線無功電度表 1 只 |
