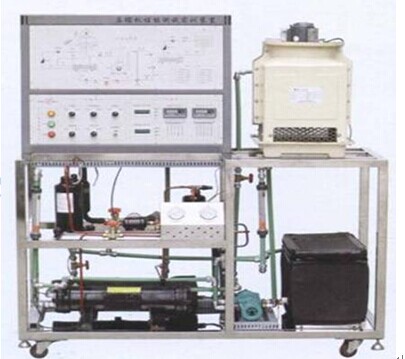

JGRHSJ-1 型壓縮機性能測試實訓裝置

1. 主要用途：制冷壓縮機性能參數的測定及制冷循環基本原理的演示，試驗工況調節、試驗數據采集及試驗數據處理有手動和自動兩種方式。適用于職業院校制冷專業相關課程的教學實訓。

2. 技術要求及主要參數：

(1) 輸入電源：三相四線制 AC380V±10% 50Hz

(2) 裝置容量：＜ 4kVA

(3) 制冷劑： R22

(4) 第二制冷劑： R123

(5) 制冷量： 2.5 kg

(6) 外形參考尺寸： 1500×700× 1700 mm 3

(7) 設備詳細配置：

1) 實訓平臺：長 × 寬 × 高為 1500mm × 700mm × 1700mm 1 臺

2) 西門子主機： CPU224CN(AC/DC/RLY) 主機 1 套

3) 其它部分：被測壓縮機、冷凝器、冷卻塔、水泵、電磁流量計、電動調節閥、視液鏡、干燥過濾器、手動節流閥、儲液器、量熱器、加熱器 1 套。

(8) 實驗項目：

⑴熟悉蒸汽壓縮式制冷循環系統的基本結構和工作原理；

⑵了解國際標準 GB/T5773—2004 容積式制冷壓縮機性能使用方法；

⑶利用蒸發器液體載冷劑循環法 ( 主測法 ) 求制冷壓縮機制冷量；

⑷利用水冷冷凝器熱平衡法 ( 輔測法 ) 求制冷壓縮機制冷量；

⑸主、輔測制冷量相對誤差的計算與分析；

⑹制冷機組能效比的計算與分析

(9) 每套圓形鐵凳 2 個
