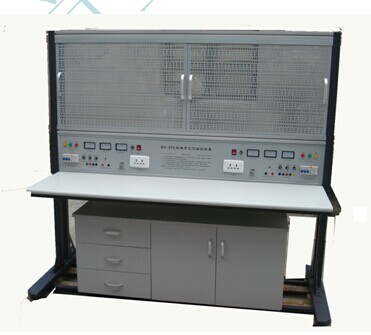

JG-YL13 型型機床網孔配線實訓臺

•  概述

“ JG-YL13 型型機床網孔配線實訓臺”適用于大、中專職業類院校、技工學校的《電工技能訓練》、《電力拖動控制線路與技能訓練》、《高級維修電工技能鑒定》和《機床控制電路技能訓練》等實訓教學。

“ JG-YL13 型型機床網孔配線實訓臺”是為適應職業教育和實際操作培訓的要求 , 操作安全、規范，使用靈活，牢固、耐用，美觀大方，富有現代感。特殊模具的工業型材，結構科學、外形美觀。

該裝置主要由實訓桌、網孔板、實訓元器件組成。學生根據實訓線路進行元器件的合理布局，安裝、接線全部由學生自行完成，接近工業現場。能完成機床線路，電機控制線路，照明配電的模擬操作、安裝調試的綜合實訓，訓練學生動手能力和實操技能。實訓項目可自行確定，根據所選的項目選擇相應的元器件。該裝置也可作為電工技能考核鑒定的設備。實訓臺配備漏電保護、過載和電路保護，保障人身安全和設備使用安全。靈活、可靠、安全、經濟適用，是本設備的特點。

二、設備結構功能

本實訓臺由實訓屏（內置電源）、實訓桌、實訓儲物柜、凳子等組成。

1 、實訓臺由實訓屏（內置電源）、實訓桌、實訓儲物柜三大部分組成。以 30mm × 30mm 成型方鋼作為設備主要框架材料；

2 、實訓屏、底盤采用焊接連接、關鍵部位采用三角筋用內六角螺釘加固連接，表面經高溫噴塑處理，美觀大方且有效起到防銹絕緣的作用；由兩條 35mm × 35mm 鋁合金型材及滑槽組成網孔板固定機構；

3 、固定機構的下方是鐵制雙工位電源箱，每工位電源箱的布局依次為電源保護裝置、電源指示裝置、電源輸出；

4 、實訓桌桌面采用 25mm 麻灰色高密度層壓板封邊特制，實訓桌桌面材料具有良好的防火、防水、耐磨、絕緣等性能，有效提高絕緣等級；實驗桌底部裝有至少 4 個導向輪，方便實訓臺架移動和固定；

5 、實訓儲物柜采用標準結構和抽屜式，左側有 3 層抽屜，用于存放工具以及實訓資料。

6 、每個工位配置絕緣板。

7 、凳子 每個實驗臺配兩個塑料圓凳。

三、設備技術指標

•  外型：整體尺寸約 1632mm × 750mm × 1638mm ；

•  實訓臺架的材料：鋼板、鋁合金結構；

•  電源： 1) 輸入：三相 AC 380V ± 10% 50HZ 三相五線； 2) 固定交流輸出：三相五線 380V 接插式 2 組、 220V 接插式 2 組、 220V 插座式 4 組 3) 可調直流輸出： 0 ～ 24V/ 2A 連續可調 2 組（帶有指針電壓、指針電流表實時監控電源變化）；

•  接口及儀表：指針式電壓表 2 只，時刻監控電網電壓變化；

•  保護：熔斷器作短路保護，斷路器具有過載保護，漏電開關具有漏電保護功能，漏電保護動作電流≤ 30mA 。

•  兩組電源相互獨立，互不干擾。

•  不銹鋼網孔板 : 數量 2 塊 , 規格： 700 × 600mm 。 用于學生實訓安裝電氣元件、實訓內容的自主創新、實訓內容擴展升級。

•  實驗說明書 : 數量 1 套 , 指導學生實訓 .

•  實訓用線 1 套 . （需滿足實驗內容，而標準配套）

四、本設備可完成的典型實訓項目

1. 基本技能訓練

（ 1 ）常用工具的使用與識別

（ 2 ）電工識圖訓練

（ 3 ）電工布線工藝

（ 4 ）常用導線的鏈接和絕緣層的恢復

（ 5 ）萬用表的使用與讀數

（ 6 ）配電板安裝

（ 7 ）室內配線

2. 照明電路

（ 8 ）日光燈電路安裝

（ 9 ）白熾燈電路安裝

（ 10 ）兩地控制一盞燈電路安裝

（ 11 ）室內照明電路安裝

（ 12 ）觸摸開關電路連線

（ 13 ）聲光控制演示開關電路接線

（ 14 ）人體感應延時開關電路接線

3. 儀表電路

（ 15 ）單相電度表直接接線電路安裝

（ 16 ）單相電度表經電流互感器接線的電路安裝

（ 17 ）交流電壓的測量

（ 18 ）直流電壓的測量

（ 19 ）電流表的安裝

（ 20 ）電壓表的安裝

（ 21 ）電阻的測量

（ 22 ）三相四線有功功率電度表直接接線的電路安裝

（ 23 ）三相四線有功功率電度表經電流互感器接線的電路安裝

（ 24 ）電流互感器電路

（ 25 ）兆歐表的使用

（ 26 ）鉗型電流表的使用

4 、電氣控制電路

（ 27 ）常用開關繼電器的拆裝

（ 28 ）交流接觸器的拆裝

（ 29 ）交流接觸器的拆裝

（ 30 ）單相電容運轉電動機接線

（ 31 ）三相異步電動機直接啟動

（ 32 ）三相異步電動機點動控制

（ 33 ）三相異步電動機自鎖控制

（ 34 ）三相異步電動機兩地控制

（ 35 ）三相異步電動機接觸器聯鎖正反轉控制

（ 36 ）三相異步電動機雙重聯鎖正反轉控制

（ 37 ）三相異步電動機延時自動正反轉控制

（ 38 ）雙電機手動順序啟動控制

（ 39 ）雙電機自動順序啟動控制

（ 40 ）延時啟停控制

（ 41 ）三相異步電動機手動 Y/ △啟動控制

（ 42 ）三相異步電動機自動 Y/ △啟動控制

（ 43 ）三相異步電動機能耗制動

（ 44 ）三相異步電動機可逆雙向能耗制動

（ 45 ）三相異步電動機反接制動

（ 46 ）三相異步電動機自往返控制

（ 47 ）三相異步電動機帶點動正反轉控制

（ 48 ）三相異步電動機帶點動自往返控制

（ 49 ）三相異步電動機串電阻降壓啟動手動控制

（ 50 ）三相異步電動機串電阻降壓啟動自動控制

（ 51 ）三相異步電動機串電阻降壓啟動反接制動控制

5 、機床電氣控制電路

（ 52 ）電動葫蘆電氣控制

（ 53 ） CA6140 型車床控制電路

（ 54 ） Z3040 型搖臂鉆床電氣控制電路

（ 55 ） X62W 型萬能銑床電氣控制電路

6 、其它電機控制電路

（ 56 ）雙速電機手動切換控制

（ 57 ）雙速電機自動切換控制

（ 58 ）并勵直流電動機電樞回路串電阻啟動與調速

（ 59 ）直流電動機能耗制動的控制線路

（ 60 ）直流電動機反接制動的控制線路
