| 液壓元件拆裝實訓?臺

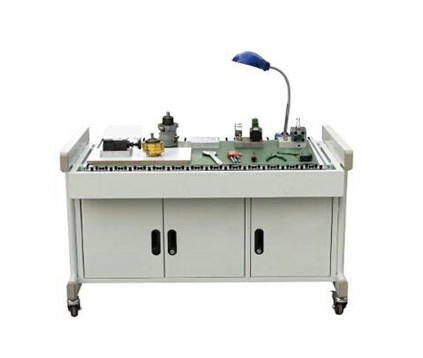

JGJYYZ-A型液壓元件拆裝實臺 。
產品簡介： 我公司出品的液壓元件拆裝實訓臺是為液壓和氣壓傳動基礎專業課程而精心設計的一種多功能實訓設備，本實訓臺及可進行多種換向閥、溢流閥、減壓閥、單向閥、調速閥、順序閥、齒輪泵、葉片泵、柱塞泵、液壓缸的拆裝實驗，又可以對上述液壓和氣動元器件的構造、構件的運動形式有一個基本的認知，為繼續學習本專業打下良好的基礎。
配置及技術性能
序號 |
名 稱 |
型 號 |
數量個 |
備注 |
1 |
二位二通電磁換向閥 |
3WE6A61/CG24N9Z |
1 |
|
2 |
二位三通電磁換向閥 |
3WE6A60B/CG249Z5L |
1 |
|
3 |
二位四通電磁換向閥 |
|
1 |
|
4 |
三位四通電磁換向閥 |
|
1 |
|
5 |
手動三位四通換向閥 |
|
1 |
|
6 |
調速閥 |
2FRM5-31B/15Q |
1 |
|
7 |
壓力繼電器 |
HED40P15B/100Z14L24 |
1 |
|
8 |
先導式溢流閥 |
DB10-1-50/100Y |
1 |
|
9 |
先導式減壓閥 |
DR-10-4-50B/200Y |
1 |
|
10 |
直動式減壓閥 |
|
1 |
|
11 |
液控單向閥 |
SV10PB1-30B |
1 |
|
12 |
先導式順序閥 |
DZ10-1-30B/210Y |
1 |
|
13 |
液壓拆裝臺工作臺 |
|
1 |
鋼結構，臺面鋪設膠皮 |
14 |
齒輪泵 |
RGP-F208R-K3 |
1 |
工業用，排量 ≥ 5ml ，額定壓力≥ 3Mpa ， 可自由拆裝。 |
15 |
葉片泵 |
PV2R1-10-F-1 |
1 |
工業用，排量 ≥ 5ml ，額定壓力≥ 3Mpa ， 可自由拆裝。 |
16 |
柱塞泵 |
MY14-1B |
1 |
工業用，排量 ≥ 5ml ，額定壓力≥ 3Mpa ， 可自由拆裝。 |
17 |
液壓缸 |
M0B40/20 |
1 |
|
18 |
工具箱 |
|
1 |
可存放工具及附件（可鎖） |
19 |
鋼皮尺 |
|
1 |
3M |
20 |
內六角扳手 |
|
1 |
符合國家標準 |
21 |
活動扳手 |
|
1 |
6-150mm |
22 |
活動扳手 |
|
1 |
10-250mm |
23 |
游標卡尺 |
|
1 |
0-150mm 精度 0.02mm |
24 |
液壓元件拆裝實訓指導書 |
|
1 |
含全部試驗指導 |
|
