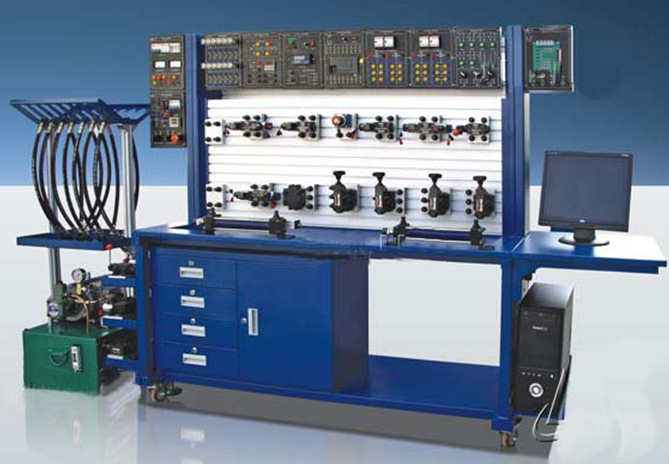

ＪＧＳ-25型 智能化液壓傳動實驗臺
三、實驗臺主要技術參數：
1 、液壓泵站技術參數：（可根據實際需求定制不同類型、不同要求的液壓泵站）
名稱 |
技術參數 |
數量 |
定量齒輪泵 |
型號： CMW-F306-ALP 排量： 6ml/r 額定壓力： 14Mpa |
1 臺 |
變量葉片泵 |
型號： VPV1-12-70 排量： 6.67ml/r 額定壓力： 20Mpa |
1 臺 |
驅動電動機 |
額定功率： 2.2KW 轉速： 1400r/min |
2 臺 |
 2 、數據采集系統主要技術參數：
名稱 |
技術參數 |
數量 |
流量傳感變送器 |
精度等級 0.5%, 量程： 0-10L/min |
1 只 |
功率傳感變送器 |
精度等級 0.5%, 量程： 0-5KW |
1 只 |
位移傳感器 |
精度等級 0.2%, 量程： 0-300mm |
1 只 |
壓力傳感變送器 |
精度等級 0.5%, 量程： 0-10MPa |
2 只 |
溫度傳感變送器 |
精度等級 0.5%, 量程： -10-15℃ |
1 只 |
計算機 |
160G 硬盤、 1G 內存 , 市場主流配置 |
1 臺 |
顯示器 |
17' 液晶顯示器 |
1 臺 |
數據采集卡 |
臺灣研華科技數據采集卡；
32 通道單端輸入、 16 通道雙端輸入；
12 位精度、 100K 采樣頻率。 |
1 套 |
接線端子 |
32 位 PCL 傳輸電纜 |
3 、 實驗臺供電電源：國家標準工業用電 ——AC380V 、 50HZ ；
ＪＧMY-01 型雙面透明液壓 PLC 控制教學實驗臺
主要特點：
• 工作臺采用雙面結構，可以供兩組學生同時進行實驗，具有很高的產品性能價格比。
2 、采用透明有機玻璃外殼，可以觀察到液壓傳動裝置的內部構造和工作流程。
3 、防漏快插接口使得實驗回路的組裝簡便、快捷、清潔、干凈。
4 、紅色的液壓油和銀白色底板使得元件的內部結構鮮明直觀。
5 、通過透明的油管和液壓油中的氣泡可以清晰的觀察到液壓油從液壓泵到油箱的整個流動過程。
6 、獨立的元件模塊，方便的安裝方式，可以隨意的組合各實驗?zāi)K，搭建各種不同的實驗回路。
7 、閥體與閥芯間隙均為 0.015-0.028 ㎜之間，加 4. 工精度在± 0.1 ㎜之間
• 泵： 1AG1P109R ，額定排量： 9ml/rev ，額定壓力： 1.5MPa
• 電機：功率： 0.75KW ，轉速： 1420r/Min ，電壓： 380V
|
