一、概述 液壓氣動PLC控制實驗臺

　　氣動- 液壓-PLC綜合控制實驗室是我公司根據高校機電一體化對氣、電、液控制的教學大綱要求，在YY-18透明液壓傳動演示系統的基礎上，綜合了我公司氣動PLC與液壓PLC控制實驗設備的優點，采用了開放型綜合實驗臺結構，廣泛征求專家教授與老師的意見，經不斷創新改進研制而成的。是目前集氣動控制技術、液壓傳動控制技術以及PLC可編程序控制器控制技術于一體的理想的綜合性實驗設備。實驗時，它們可以相互輔成，交叉控制�？梢宰寣W生直觀、感性地對比、了解氣、電、液各自具有的特點、特色、及優缺點等。

　　液壓實驗元件均為透明有機材料制成，透明直觀。便于了解掌握幾十種常用液壓元件的結構、性能及用途。掌握幾十種基本實驗回路的工作過程及原理。實驗時，組裝實驗回路快捷、方便。

　　氣動實驗與液壓實驗電氣主控單元配備2 套PLC可編程序控制器控制，可與PC微機通訊實現微機智能控制。同時，以氣動及液壓回路為控制對象，加強對PLC可編程序控制器的學習及應用。

　　同時，配備獨立的繼電器控制單元進行電氣控制，簡單實用。通過與PLC 比較，，可以加深對PLC可編程序控制器的了解及掌握。

二、實驗臺組成

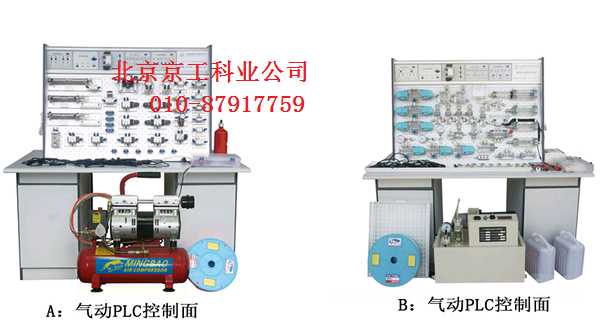

　　實驗系統采用“二合一”雙面結構，即一張實驗桌可供兩組四位學生分別進行氣動實驗與液壓實驗，也可以雙面同時進行氣動液壓綜合實驗，優化共享資源，提高產品的性能價格比。整體結構簡單，實用性強。

　　該實驗臺采用了高密度板材料。美觀大方，堅固耐用，操作方便。基本配置為：氣動實驗元件1 ；氣動實驗PLC電氣控制系統1套；氣動實驗繼電器控制模塊1套；低噪音空壓機1臺；液壓實驗元件1套，液壓實驗PLC電氣控制系統1套；液壓實驗繼電器控制模塊1套；液壓實驗泵站1臺。（計算機根據學校要求另行配置）。

　　本實驗系統采用專用獨立液壓實驗泵站，配直流電機無級調速系統，而且電機速度控制系統內部具有安全限速功能，可以對輸出的最高速度進行限制。同時配有數字式高精度轉速表，實時測量泵電機組的轉速。并且配有油路壓力調定功能，可以調定輸出壓力油的安全工作壓力。泵站配有多路壓力油輸出及回油，可同時對多路液壓回路進行供油回油。并采用閉鎖式快速接頭，以利于快速接通或封閉油路。實現油箱、油泵、直流電機、直流電源及控制系統、轉速測控一體化設計。

　　利用此套實驗設備既可分別獨立地進行氣動控制、液壓控制相應的基本回路及其應用實驗，以及 PLC 編程及控制實驗；同時，也可綜合地進行相互配合的實驗：如實現氣 - 電控制，氣 - 液控制，電 - 液控制，以及氣 - 電 - 液綜合控制等。

三、技術參數

1 ．電源：AC: 220V 50HZ

2 ．實驗臺外形尺寸： 鐵桌：1600mm×1000mm×820mm 木桌：1500mm×1000mm×760mm

3 ．實驗支架尺寸： 鋁槽支架1140mm×600mm×920mm 插孔支架：1130mm×500mm×770mm

4 ．PLC可編程序控制器：三菱 FX1s-14MR型PLC(可根據客戶要求選擇），8輸入、6輸出。

5 ． 低噪音空氣壓縮機（MB-550W-9靜音氣泵）：

電源 AC220V

功率：550W 1只

氣罐容積：110L/min

轉速：1440r/min

氣罐壓力：0.75Mpa

氣罐重量：16Kg

6. 實驗專用齒輪泵站（配數字轉速表）

工作電源：AC：220V

電機功率：750W

電機調速范圍： 0-1500轉/ 分

油箱容積：25L

安全限速范圍： 1000-1500 轉 / 分 油泵輸出最高工作壓力： 2.5MPa

安全壓力設定范圍： 0.3 - 2.5 MPa

液壓泵工作時離液壓臺 1.5m 遠處噪聲≤ 58dB

四、氣動液壓元件面板展示

五、實 驗 項 目

（一）氣動基本控制回路實驗

（二）液壓傳動基本回路實驗
