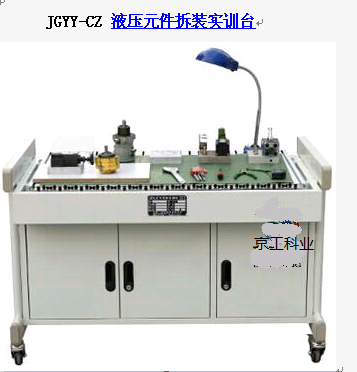

JGYY-CZ 液壓元件拆裝實訓臺
• 概述：
液壓元件拆裝實訓臺采用金屬框架制作，配有抽屜（帶鎖）尺寸為 :1400mm×700mm×750mm 臺面上鋪設防靜電皮墊，同時臺面上設有日光燈、小元器件盒。另外配備拆裝用的所有工具（螺絲刀、內六角、呆扳手、手套等）
•
一 . 拆裝實訓內容
1. 齒輪泵拆裝測量與原理分析
2. 柱塞泵拆裝與原理分析
3. 葉片泵拆裝與原理分析
4. 執(zhí)行元件的拆裝 ( 液壓缸 液壓馬達 )
5. 方向閥的拆裝與閥工作原理分析 ( 電磁換向閥 )
6. 溢流閥的拆裝與原理分析
7. 壓力閥的拆裝 ( 各類溢流閥 , 減壓閥 , 壓力繼電器 , 順序閥 )
8. 流量閥的拆裝與原理分析 ( 調速閥 , 節(jié)流閥 )
二 . 配置清單
序號 |
名稱 |
型號 |
數量 |
備注 |
1 |
低壓齒輪泵 |
CB-B4 |
2 |
|
2 |
葉片泵 |
YB-10B |
1 |
|
4 |
直動式溢流閥 |
DBDH |
1 |
|
6 |
高壓溢流閥 |
DB-10 |
1 |
|
7 |
減壓閥 |
J-10B |
1 |
|
8 |
節(jié)流閥 |
L-10B |
1 |
|
9 |
單向閥 |
I-10B |
1 |
|
10 |
電磁換向閥 |
24E-10B-DV24 |
1 |
|
11 |
高壓換向閥 |
3WE6A-220V |
1 |
|
12 |
單出桿雙作用 液壓 油缸 |
φ50/25-125 |
1 |
|
13 |
變量柱塞泵 |
SCY14-1B |
1 |
|
14 |
葉片馬達 |
FQ |
1 |
|
15 |
壓力繼電器 |
HX |
1 |
|
16 |
調速閥 |
Q 型調速閥 |
1 |
|
17 |
拆裝工具 |
內六角扳手一套、活動扳手二把、螺絲刀一把、老虎鉗一把、鋼皮尺一根、內卡一只 |
1 |
|
|
