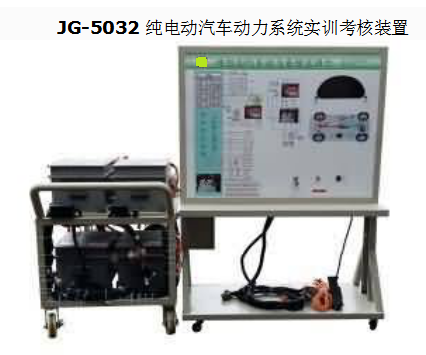

1、純電動汽車動力系統實訓考核裝置完整展示真實汽車電動動力系統，可以動態真實演示電動動力系統的啟動、低速行駛、一般行駛、全速行駛、減速行駛和停車六種工況下的能量流動方向以及電動機的運行工況。
2、純電動汽車動力系統實訓考核裝置面板采用4mm厚耐腐蝕、耐創擊、耐污染、防火、防潮的高級鋁塑板，表面經特殊工藝噴涂底漆處理；面板打印有不褪色的彩色電路圖與工作原理示意圖；學員可直觀對照汽車電動動力系統結構原理圖及控制電路圖和實物，認識和分析汽車電動動力系統的工作原理。
3、實訓臺面板上安裝有電動汽車的點火開關、工況開關、油門踏板、擋位開關、制動開關、儀表（轉速表、電流指示表、）等，并輔以發光二極管進行系統流向的動態指示，還設有一臺真實電動車的電機用來演示電動機的工作狀態。
4、采用1.5mm厚冷軋板，嚴格按鈑金加工工藝操作，經酸洗、噴塑，外形美觀；底架部分采用鋼結構焊接，表面采用噴涂工藝處理，帶自鎖腳輪裝置，實訓臺底座上配有40cm左右的桌面，方便放置資料、輕型檢測儀器等。
5.檢測臺與運行臺用航空插頭，真實運行電動汽車的電動動力驅動系統。
6.安裝國標充電槍與插口，可進行電動汽車真實充電操作與控制。
二、技術規格
1、外接電源：原電動汽車電源
2、工作電壓：原電動汽車電源
3、工作溫度：-40℃～+50℃
4、檢測臺外形尺寸：1240*600*1700mm(長×寬×高)
5、運行臺外形尺寸：1000*600*1200mm(長×寬×高)
6顏色：7032
7.鋼管：40*40*3mm
8.機柜：1.5mm冷板沖壓成形，背面設置維修門；
9.移動腳輪：100*60mm
10、配套汽車多媒體教學系統（16合一）（投標時需提供教學系統，未提供者取消投標資格），適應所有的教材，內容豐富并可隨意調取。合理地運用多媒體教學系統，可以很大程度上減輕老師講課的工作量。內容分別是：1、汽車發動機構造與維修；2、汽車底盤構造與維修；3、汽車電器構造與維修；4、電控發動機原理與維修；5、自動變速器原理構造與維修；6、汽車空調構造原理與維修；7、汽車安全舒適系統原理構造與維修；8、汽車保養與維護；9、汽車車身構造與修復；10、汽車檢測與故障診斷技術；11、汽車機械基礎；12、汽車美容與裝飾；13、汽車電學基礎；14、汽車文化；15、汽車專業英語；16、汽車教學資源包。
三、實訓項目
1．可真實運行汽車電動動力驅動系統，展示汽車電動動力系統的組成結構及原理。安裝發光二極管進行系統流向的動態指示。
2．操縱點火開關與調節開關，可真實演示汽車電動動力系統的各工況工作過程。
3. 真實運行電動動力系統啟動工作過程
4. 真實運行電動動力系統低速行駛工作過程
5. 真實運行電動動力系統一般行駛工作過程
6. 真實運行電動動力系統全速行駛工作過程
7. 真實運行電動動力系統減速行駛工作過程
8. 真實運行電動動力系統停車行駛工作過程
9. 模擬電動動力系統制動回收工作過程
四．基本配置(每臺)
序號 |
名 稱 |
規格型號 |
單位 |
數量 |
1 |
控制面板與檢測臺 |
1.裝有各種檢測端子以及彩色原理圖
2.冷板沖壓成形移動臺架:1240*600*1700mm(長×寬×高)
3.帶4只可移動腳輪: |
套 |
1 |
2 |
電動汽車電機與電池等組件的運行臺 |
1.40*40*3mm方管焊接臺架:1000*600*1200mm(長×寬×高)
2.帶4只可移動腳輪:
3.電機與電池等組件 |
套 |
1 |
3 |
電動汽車磷酸鐵鋰電池 |
磷酸鐵鋰電池，帶鐵外殼總成與接線；
72V20Ah
▲帶CAN-BUS通訊與電池管理器(選配）
▲無帶CAN-BUS通訊 |
套 |
1 |
4 |
電動汽車電動機 |
▲奇瑞電動轎車平臺標準件
10kW三相電動機
額定轉速：1000-6000（rpm）
額定電壓：72V
冷卻方式:風冷 |
套 |
1 |
5 |
大功率電動汽車直流電機控制器 |
▲奇瑞電動汽車平臺
英博爾控制器MC1568
額定電壓：72V |
套 |
1 |
6 |
電動車組合儀表 |
▲www19850910com配套
72V電動汽車儀表；
包含指示燈、電流電壓指示、電量指示、車速表、▲REDAY/OK燈； |
套 |
1 |
7 |
電子油門踏板 |
▲www19850910com配套 |
只 |
1 |
8 |
點火開關 |
▲www19850910com配套 |
只 |
1 |
9 |
剎車開關 |
▲www19850910com配套 |
只 |
1 |
10 |
擋位開關 |
▲www19850910com配套 |
只 |
1 |
11 |
車載充電器 |
72V杭州鐵城 |
臺 |
1 |
12 |
DC-DC轉換器 |
杭州鐵城（72/12V） |
套 |
1 |
13 |
電動汽車充電槍與插座 |
電動汽車國標,CEBEA |
套 |
1 |
14 |
12V備用蓄電池 |
12V 60AH |
只 |
1 |
15 |
故障模擬與排除裝置 |
www19850910com |
套 |
1 |
16 |
配套汽車多媒體教學系統（16合一） |
www19850910com |
套 |
1 |
17 |
設備教師手冊 |
www19850910com |
套 |
1 |
18 |
設備合格證、保修卡 |
www19850910com |
套 |
1 |
