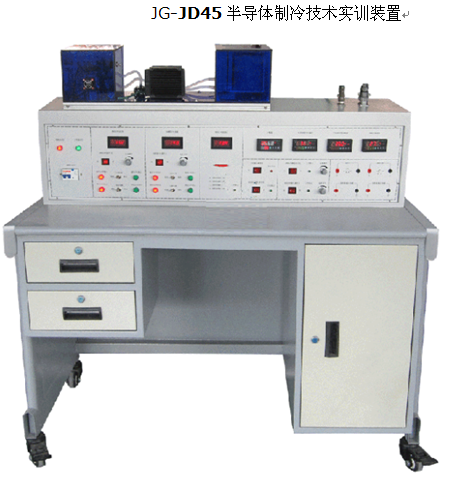

半導體制冷技術實訓裝置JG-JD45
產品名稱：半導體制冷技術實訓裝置
二、 裝置特點
1 ． 采用大功率半導體制冷組件作為冷源，不需要干冰、氨、氮、氟利昂等制冷劑，溫度低、制冷快、壽命長。具有無污染、無噪聲、無振動、無磨損，可連續工作。
2 ． 直觀快強：可以直觀的觀察制冷片冷端結冰的全過程，深入掌握半導體制冷片的工作原理。
3 ． 可操作性強：用面板上提供的鈕子開關，可以方便的切換半導體制冷片的工作狀態，既能定性觀察實訓現象，又能通過測量儀表定量測量。
三、 技術性能
1 ． 輸入電源：單相三線 ~220V±10% 50HZ
2 ． 工作環境：溫度 -10 ℃ ~+40 ℃ 相對濕度 <85% （ 25 ℃ ）海拔 <4000m
3 ． 裝置容量： <0.8KWA
4 ． 外型尺寸 :1200mm×730mm×1400mm
5 ． 安全保護 : 具有漏電保護裝置 , 安全符合國家標準
四、實訓裝置的基本配置及功能
實訓裝置由控制屏、實訓桌及半導體制冷機組等組成。
1 ．控制屏（鐵質雙層亞光密紋噴塑結構，鋁質面板）
（ 1 ）直流數字電壓表（ 1 個）：測量范圍 0~20V ，按鍵切換檔位，采用三位半數碼顯示，精度 0.5% 。輸入阻抗為 10M 。通過琴鍵切換可分別顯示半導體制冷片 A 的輸入電壓、半導體制冷片 B 的輸入電壓、半導體制冷片 A 的輸出電壓、半導體制冷片 B 的輸出電壓。
（ 2 ）直流穩壓電源（ 2 個）：提供 0~15V 連續可調的直流電源，電流為 10A ，為半導體制冷片提供電源。
（ 3 ）計時器：按下復位按鈕時，開始計時，單位為秒。
（ 4 ）直流數字電流表（ 2 個）：測量范圍 0~10A ，采用三位半數碼顯示，精度 0.5% 。直流數字電壓表（一）顯示半導體制冷片 A 的輸入電流，直流數字電壓表（二）顯示半導體制冷片 B 的輸入電流。
（ 5 ）溫度控制器（ 3 個）： PID 智能溫度調節器，具有 PID 智能溫度控制加 AI 人工智能調節功能，分別可以監測半導體制冷片 A 的冷熱端溫度、半導體制冷片 B 的冷熱端溫度、空器的溫度。
（ 6 ）加熱器（ 2 個）：功率為 180W ，當制冷片工作在熱機時，加熱器對其表面進行加熱。
（ 7 ）微型水泵（ 1 個）：使水冷液循環對半導體制冷片的熱端進行散熱。
（ 8 ）音樂片和直流電機：當半導體制冷片工作在熱機時，其輸出的電壓可以驅動音樂片和直流電機。
2 ．實訓桌
實訓桌為鐵質雙層亞光密紋噴塑結構，桌面為防火、防水、耐磨高密度板，結構堅固，造型美觀大方；桌面用于安裝電源控制屏并提供一個寬敞舒適的工作臺面，設有兩個抽屜。實訓桌還設有四個萬向輪，便于移動和固定。
3 ． 半導體制冷機組
由兩片半導體制冷片、水冷頭、散熱排、水泵、水冷液、水管、有機玻離水箱、傳熱鋁板等組成的水冷式半導體制冷機組，可直觀觀察水冷散熱系統的工作原理及現象。
五、 實訓項目
1 ． 半導體 實驗臺 的認識
2 ． 半導體制冷片工作在熱泵時的工作原理
3 ． 半導體制冷片工作在熱泵時的參數測試
4 ． 半導體制冷片工作在熱機時的工作原理
5 ． 半導體制冷片工作在熱機時的參數測試
|
