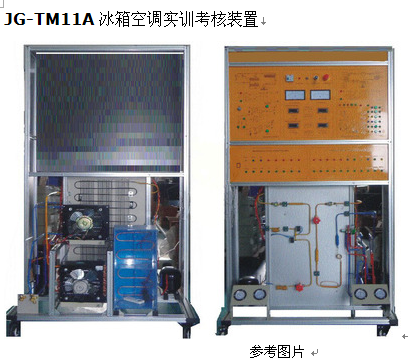

冰箱空調實訓考核裝置JG-TM11A

產品名稱：JG-TM11A  冰箱空調實訓考核裝置
  JG-TM11A 冰箱空調實訓考核裝置 ” 是根據教育部 “ 振興 21 世紀職業教育課程改革和教材建設規劃 ” 要求，以能力為本位、以就業為導向，緊密結合生產實際和職業崗位的技能要求，按照職業教育的教學和實訓要求研發的產品。適合高職院校、職業學校的制冷技術、制冷流體機械、家用制冷設備原理與維修、冷庫與冷藏技術、制冷設備維修工（初級、中級、高級）實訓等教學實訓裝置。培養掌握空調與制冷技術專業理論知識和專業實踐技能，從事空調、制冷設備及系統的技術升級、改造設計、安裝、調試、維護、維修、技術管理等方面的技能應用型人才。
實訓裝置也適合技工學校、職業培訓學校、職教中心、鑒定站 / 所、制冷類專業《制冷設備維修工（初級、中級、高級）》、《家用制冷設備原理與維修》、《制冷空調裝置操作安裝與維修》、《小型制冷裝置》、《小型制冷與空調裝置》等課程。

一、   特點
1.  系統集模擬空調、模擬冰箱于一體，采用真實的制冷機組，滿足實際教學
2.  裝置配置了 2 套系統，空調系統 1 套、直冷式 / 間冷式電冰箱綜合系統 1 套可同時滿足對空調、冰箱實訓操作考核的要求
3.  整套實訓裝置集空調、冰箱的制冷系統、電氣控制系統、故障模擬系統于一體，系統真實完整 , 結構清晰、緊湊
4.  實訓裝置直觀展示了熱泵型分體空調的系統結構、工作原理，可清楚的看到制冷循環系統結構及主要部件的實物，系統還配置有指針式交流電壓表、指針式交流電流表、數顯溫度表、真空壓力表、信號燈使整個熱泵分體空調系統、冰箱系統的實時工作狀態一目了然；此外，管路中設有視液鏡可觀察制冷劑狀態；高壓管路為紅色部分，低壓管路為藍色部分
5.  可模擬故障設置，學生根據工藝分析故障可能產生的原因，確定故障發生的范圍，并進行排故。有利于開展技能鑒定、考核工作
二、   技術參數
1.  輸入電源：單相三線～ 220V±10% 50Hz
2.  裝置容量：＜ 1.2kVA
3.  外形尺寸： 1000mm×700mm×1900mm
4.  制冷劑類型：空調  R22 、冰箱 600a
5.  安全保護：具有漏電壓、漏電流保護裝置，安全符合國家標準
三、   裝置的基本裝備
本實訓裝置主要由電源控制屏、實訓桌、故障箱、測試箱等組成。
（一）  1 電源、儀表控制屏
控制屏為鋁合金結構，鋁質面板，為實訓提供交流電源、各種測試儀表及實訓器件等，具體功能如下：
a)  交流電源控制單元：單相三線制 220V 交流電源供電，交流電壓表 2 只   測量范圍０～ 250V ，用于監測電網電壓，交流電流表 2 只測量范圍分別為０～ 10A ，用于觀測系統啟動電流及監測系統正常工作電流，漏電保護器控制控制屏總電源，控制屏的供電由鑰匙開關控制
b)  制冷系統壓力檢測單元：提供 4 只真空壓力表，測量范圍分別為 -0.1 ～ 0.9MPa 、 -0.1 ～ 1.5MPa 、 -0.1 ～ 3.5MPa ，用于測量空調、冰箱系統高、低壓側壓力
c)  溫度檢測單元：提供三位半數字溫度表 2 只，用波段開關切換，顯示不同點的溫度變化情況
d)  電流型漏電保護裝置 1 套：對地漏電電流超過一定值，即跳閘切斷電源；設有熱保護器件，對壓縮機進行過熱、過載保護。
（二）   實訓臺
實訓桌為鋁合金雙層亞光密紋噴塑結構，、防水、耐磨高密度板 , 結構堅固，造形美觀大方；，桌面用于安裝電源控制屏并提供一個寬敞舒適的工作臺面。實訓桌還設有四個萬向輪，便于移動和固定，有利于實訓室的布局。
（三）   實訓
1.  故障
提供模擬空調與模擬冰箱多個故障打接線點，提供常見的空調冰箱電氣節電路連接，用來模擬系統的故障；設置類型有：電源電路、溫度傳感電路、驅動電路、壓縮機保護電路、室內風機調速電路等�？照{模擬故障開關量、冰箱模擬故障開關量，滿足多點故障設置要求。
四、   故障說明
熱泵型分體空調模擬故障設置說明


制冷實訓項目
初級技工基本技能實訓
1. 制冷系統專用工具的基本操作
2. 制冷系統管件焊接
3. 制冷系統的檢漏
4.  制冷系統的抽真空與充注制冷劑
中級技能實訓（設計、安裝、調試及檢修）
1.  空調系統調試
2.  直冷電冰箱系統調試
3.  間冷電冰箱系統調試
4.  冰箱制冷系統故障
5.  空調制冷系統故障
6.  電冰箱檢測與故障分析
7.  空調檢測與故障
