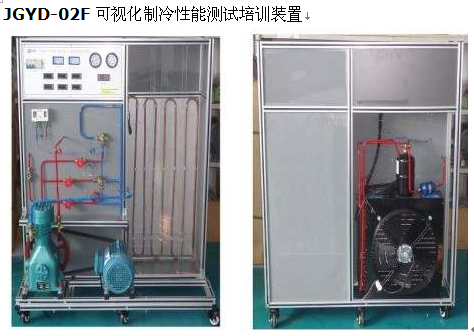

可視化制冷性能測試培訓裝置JGYD-02F

產品名稱：JGYD-02F  可視化制冷性能測試培訓裝置


“JGYD-02F 制冷性能測試實訓裝置 ” 采用蒸汽壓縮式制冷循環系統，配備全封閉式制冷壓縮機、冷凝器、蒸發器等制冷系統真實部件，并設有智能溫度調節儀、流量計、壓力表、電壓表、電流表等測量儀表。不但能開設制冷壓縮機性能參數的測定實訓，還能進行制冷循環基本原理的演示實訓。適用于職業院校制冷專業相關課程的教學實訓。

一、   裝置特點
1. 本實訓裝置按照國際標準 GB/T 5773-2004 容積式制冷壓縮機性能實訓方法建立，以 “ 蒸發器液體載冷劑循環法 ” 為主要測量，以 “ 風冷冷凝器量熱器法 ” 作為輔助測量
   2. 采用 1 匹制冷機組，采用空氣冷冷凝器和透明的塑料蒸發器，可以觀察制冷劑由液態變?yōu)闅鈶B(tài)的現象；   系統結構緊湊、布局合理，造型美觀大方，、可研究制冷劑在循環管道內的各種流動，包括在壓縮機中的回流。
、  3 提供三種不同的節流膨脹閥，分別是：恒壓膨脹閥、恒溫膨脹閥、毛細膨脹裝置，可對比制冷劑在其中分別膨脹的效果
4. 設有電壓型漏電保護、電流型漏電保護、過流保護、過載保護、接地保護，可對人身及設備進行有效保護
二、   技術性能
1. 輸入電源：單相三線～ 220V±10% 50Hz
2. 工作環境：溫度 -10 ℃ ～ +40 ℃    相對濕度＜ 85%(25 ℃ )  海拔＜ 4000m
3. 裝置容量：＜ 2.5kVA
4. 制冷劑： R22
5. 制冷量： 1.3kW
6. 重    量： 100kg
7. 外形尺寸： 120cm×60cm×142cm
三、   基本配置及功能
1. 控制屏
采用雙層亞光密紋噴塑結構，造型新穎。最上層布置制冷系統，可直觀展示制冷系統結構；正面設有電源控制及測量儀表功能板。底部裝有四個帶剎車的萬向輪，便于移動和固定。、可直觀的演示一些物理概念，比如：潛熱、過熱、飽和溫度、壓力與溫度變化關系、液體在零度以下沸騰，以加強學生對這些概念的理解。

2. 交流控制單元
單相三線 220V 交流電源供電，經漏電流保護器控制總電源，動作電流 30mA
3. 制冷系統
1 匹開啟式壓縮機、風冷式冷凝器、視液鏡、干燥過濾器、手動節流閥、儲液器和干式蒸發器
（ 1 ）   電流表 2 只（精度 0.5 級）
（ 2 ）   數顯溫度表 4 只（精度 0.5 級）
采用 PT100 鉑電阻作傳感器，測量范圍 -50 ～ 150 ℃ 。通過琴鍵進行切換，共測 4 組溫度參數，分別為壓縮機吸氣口溫度、壓縮機排氣口溫度、冷凝器出口溫度、蒸發器進口溫度、
真空壓力表 2 只（精度 2.5 級）
量程為 -0.1 ～ 1.5MPa 和 -0.1 ～ 3.5MPa ，分別實時測量制冷系統低壓側壓力和高壓側壓力
4. 提供三種不同的膨脹閥（恒溫式、恒壓式、毛細管式

6. 控制儀表
高低壓壓力控制器 1 只：實時監測制冷系統低壓側壓力和高壓側壓力，當高壓高于設定值或低壓低于設定值時，控制器發出控制信號切斷壓縮機電源
四、   實訓項目
1. 熟悉蒸汽壓縮式制冷循環系統的基本結構和工作原理
2. 了解國際標準 GB/T5773—2004 容積式制冷壓縮機性能使用方法
3. 利用蒸發器液體載冷劑循環法（主測法）求制冷壓縮機制冷量
4. 利用水冷冷凝器熱平衡法（輔測法）求制冷壓縮機制冷量
5. 主、輔測制冷量相對誤差的計算與分析
6. 制冷機組能效比的計算與分析
五，系統配置表
