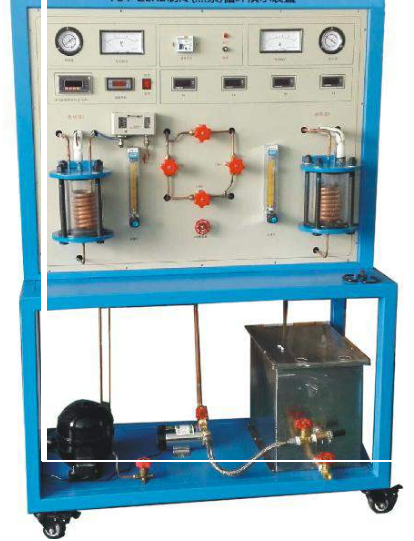

制冷 ( 熱泵 ) 循環演示裝置 JG -JD74

一 . 概述：
適用于制冷、空氣調節、食品冷凍、家電等專業的教學。系統中的壓縮機、蒸發器、冷凝器采用透明耐壓玻璃作殼體，可直接觀察到制冷劑的蒸發和冷凝現象，并通過進出水溫的變化可觀測制冷效果。

產品名稱：JG -JD74  制冷 ( 熱泵 ) 循環演示裝置

二 . 主要配置：
  實驗裝置由電量熱器、制冷系統、溫度測試、流量測量以及控制系統等組成。制冷量 200W 左右；可以測定吸氣壓力、排氣壓力、、吸氣溫度、排氣溫度、量熱器入口溫度、 量熱器溫度、室內環境溫度。
  1. 控制屏 采用不銹鋼結構底架，控制屏為雙層亞光密紋噴塑結構，造型新穎；底架上布置制冷系統，可 直觀展示制冷系統結構；正面設有電源控制及測量?jī)x表功能板；底部裝有四個帶剎車的萬向輪， 便于移動和固定。
  2. 交流控制單元 單相三線 220V 交流電源供電，經漏電流保護器控制總電源，動作電流 30mA
  3. 制冷系統 1 匹全封閉壓縮機、臥式殼管式冷凝器、視液鏡、干燥過濾器、手動節流閥、儲液器和干式 蒸發器；制冷量： 160Kcal/n ，制冷劑： F11 ，循環水量：流量 1 噸，揚程 9 米，流量計： 4-90L/h ；
  4. 水箱： 49×35×30cm ；
  5. 外形尺寸： 1000×500×1500mm 工作電壓： 220V 功率： 200W
四 . 實訓功能：
1 、進行制冷循環過程和熱泵演示，可觀察制冷工質的蒸發、冷凝過程及壓縮機的工作現象。
2 、可演示多種實驗現象：熱泵循環，制冷循環
3 、可演示制冷系統的常見故障
4 、可演示空調水系統的循環原理
5 、可演示對四種節流裝置在制系統中的制冷效果；
6 、認知制冷系統中多節流閥作用和結構樣式
7 、研究制冷系統中的制冷劑回流熱泵原理。
