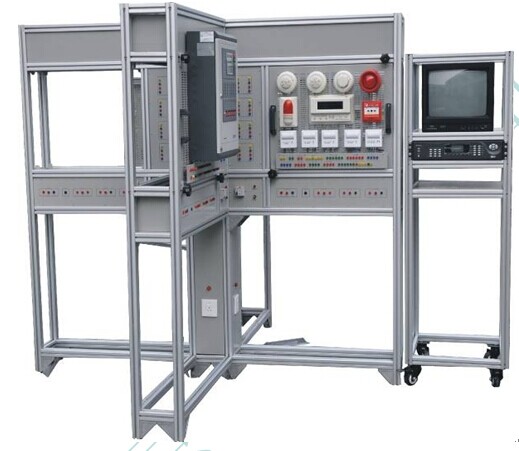

JG-NLY02 型 樓宇智能化實訓設備

    包含的樓宇智能化設備全部結合工程中的實際應用產品，體現智能建筑的應用和發展方向。使學生通過統，真正地掌握的系統配置、產品選型、設備安裝、工程布線、硬件調試、軟件使用、施工工藝、故障檢測、系統維護、物業管理等工程的全部環節。

如下：

各設備具體方案概述

（ 1 ）入侵報警系統

一、系統概述

該系統結合了當前安防市場中防盜的最新技術，采用世界知名的德國 BOSCH 安防報警系統，具有有線報警、無線報警和系統布撤防功能，系統成熟穩定，實訓內容豐富。該系統還包含了電話撥號器和聲光報警器兩種聯動設備，為實訓教學和研究防盜報警技術提供了良好的教學與研究平臺。

二、系統特點

1. 該系統結合了當前安防市場中防盜的最新技術，采用世界著名安防報警系統；

2. 報警系統采用有線報警及無線報警兩種方式；

3. 該系統包含了各種類型的報警探測器、還有 911 報警器等聯動設備；

4. 上位機軟件可實現一定的布撤防功能，實現分組管理。

三、主要配置和參數

主要配置參數

1. 大型報警主機

大型報警主機采用德國 BOSCH( 博世 ) 公司的產品。它廣泛應用于小區住宅及周界報警系統、大樓安保系統、以及工廠、學校、倉庫等各類大型安保系統�？蓪�(shí)現計算機管理，并方便地與其它系統集成。

(1) 自帶 8 個防區，以兩芯總線方式可擴展 240 個防區，共 248 個防區；

(2) 有 200 組個人操作密碼， 30 種可編程防區功能；

(3) 可選擇多種防區擴展模塊，如主防區鍵盤 DS6MX 等；

(4) 可實現與計算機的直接連接；

(5) 可實現鍵盤編程或遠程遙控編程；

(6) 可接 15 個鍵盤，分為 8 個獨立分區，可分別獨立布防 / 撤防

2. 小型報警主機

(1) 具有六防區擴展功能，具有防拆功能

(2) 工作溫度： -20 ℃～ +50 ℃

(3) 防區響應時間： 500mS

3. 探測器

具有 6 種有線探測器：紅外對射探測器、幕簾探測器、紅外探測器、感煙探測器、門磁、緊急按鈕和 1 種無線探測器。

4. 報警器

具有 2 類報警器：電話報警器、聲光報警器。

5. 監控軟件

配備安防監控軟件 , 可以實現對大型報警主機的信息管理和報警控制。

四、實訓內容

1 、系統設備接線實訓

2 、有線防盜報警單元實訓

3 、無線防盜報警單元實訓

4 、防盜報警軟件操作

5 、系統布防撤防處理實訓

6 、系統故障檢測與處理實訓

（ 2 ）閉路監控系統

1. 系統概述

該系統結合當前閉路電視監控及周邊防范系統的技術要點，采用市場主流優質監控設備，并且實現與周邊防范系統的聯動功能，系統穩定可靠，結構合理清晰，可為實訓提供更多有利條件。

2. 主要配置

該模塊包含的部件有：自動光圈鏡頭、半球攝象機、紅外攝象機、一體化攝象機、普通攝像機、萬向云臺、云鏡控制器、解碼器、嵌入式硬盤錄象機、監視器、拾音器、紅外探測器、緊急按鈕、聲光報警器等。

系統配置

1 ．監視器型材架

采用鋁合金型材和板金結構

2 ．彩色攝像機

1/3 英寸 SONY CCD ， 420 線，最低照度 0.5Lux/F1.2 ，自動電子快門、自動白平衡，直流 12V 驅動。

3 ．自動光圈鏡頭

帶自動光圈

4 ．半球攝像機

1/3 英寸 SONY CCD ， 420 線，含 3.6 鏡頭，半球型彩色攝像機，最低照度 0.5Lux/F1.2 ，直流 12V 驅動

5 ．紅外攝像機

1/4 英寸 SONY CCD ， 420 線，最低照度 0Lux ，含鏡頭，紅外距離 25~35 米， 30 顆紅外燈， 65 級防水，直流 12V 驅動

6 ．一體攝像機

1/4 英寸 SONY CCD ， 480 線，最低照度 0.1Lux ，含 22 倍光學變焦（ F3.9mm~85.8mm ）鏡頭，帶 10 倍電子放大，直流 12V 驅動

7 ．萬向云臺

旋轉角度：水平 0 ° ~350 °，垂直 +10 ° ~-60 °；旋轉速度：水平≥ 6.2 ° /s ，垂直≥ 4.3 ° /s ；最大扭矩：水平 18.8kg.cn ，垂直 26.8kg.cm

8 ．解碼器

RS485 通訊，支持 Pelcon-P 、 Pelcon-D 等協議；支持左 / 右 / 上 / 下 / 光圈 / 變焦 / 聚焦控制；設有保護電路，具有特殊防雷功能，提供攝像機電壓 DC12V ，云臺控制電壓 AC24V 或 AC220V 。

9 ．云鏡控制器

支持單路云臺手動 / 自動控制；控制范圍：左 / 右 / 上 / 下 / 光圈 / 變焦 / 聚焦

10 ．嵌入式硬盤錄像機

4 路 BNC 視頻輸入； 1 路 BNC 視頻輸出；支持定時錄像、手動錄像、移動檢測錄像、報警錄像和移動偵測錄像 & 報警錄像；提供硬盤錄像資料的備份與剪輯，支持 U 盤、 USB CDRW 備份設備；支持監視器或 VGA 輸出連接；預覽時顯示模式 4 路切換；支持圖像局部遮蓋；支持圖像局部（或全部）遮擋報警處理；支持 2 路回放；支持快放、慢放、單幀等回放模式，按錄像類型、按時間進行檢索；支持 OSD 疊加、通道名疊加；本地錄像狀態顯示；本地報警（包括異常事件、移動偵測）聯動，報警時間表（布防 / 撤防）、報警聯動類型；遙控支持；支持操作員用戶權限的定制，除 1 個管理員外，通過“定制權限”可設置多個操作員，增加了對操作員安全管理的靈活性；云臺的左 / 右 / 上 / 下 / 手動 / 自動控制；鏡頭的光圈 / 變焦 / 聚焦控制；燈光和雨刷的控制

11 ．監視器

彩色顯像管； 420 線以上清晰度； 2 路 BNC 視頻輸入； 2 路 BNC 視頻輸出； 2 路 BNC 音頻輸入； 2 路 BNC 音頻輸出；制式： PAL/NTSC 自動轉換

3 ．實訓項目

1 、設備認識實訓

2 、鏡頭的安裝及調試

3 、系統結構與布線

4 、數字硬盤錄像機的設置及操作

5 、監視器的接線、設置及操作

6 、萬向云臺、解碼器和云鏡控制器的接線和操作

7 、拾音器、防盜探測器、聲光報警器的安裝及調試

8 、監控系統與報警系統的聯動控制

9 、 BNC 接頭制作

（ 3 ）門禁控制及室內安防系統

一、系統概述

該系統利用了計算機技術、網絡技術、綜合布線技術，將對講、門禁有機的結合在一起，在統一布局的基礎上，將各功能模塊分立化。系統結構性強，各功能模塊拆卸方便，安裝靈活，可形象靈活地模擬樓宇對講、門禁系統的操作演示、系統設置、線路設計等實訓及實驗內容。系統采用可視對講與非可視對講混裝的多樣化方式，可實現：呼叫、對講、監視、密碼開鎖、刷卡開鎖、家居報警、報警時間顯示、刷卡信息、報警信息自動存儲等功能，多臺設備之間還可以實現聯網管理。通過該系統的操作學習能讓教學研究人員全面認識、掌握對講門禁系統的各種應用模式，同時也為培養學生技能、研究對講、門禁工程應用提供了良好的教學平臺。

實訓內容的安排上以培養學生的工程概念和實際動手操作能力為重點，實訓內容主要分兩大類：

1 ．各功能器件的原理認識、工程安裝、實際操作（安裝、調試）類實訓；

2 ．對講門禁系統檢修、調試、設計類實訓。

二、系統結構框圖

三、產品特點

1. 實現了計算機技術、網絡技術、對講與門禁的有機結合

2. 系統開放，接線靈活

3. 具有上位機管理軟件，可以監控實時信息。

四、系統技術指標

1. 輸入電源： AC220V ± 15% ， 50HZ

2. 環境溫度： -20 ℃～ +45 ℃

3. 裝置容量：＜ 1kVA

4. 安全保護：具有漏電自動保護裝置

五、主要配置與參數

主要配置

主要配置參數

1. 單元門口主機

(1) 可實現對單元樓門口的管理，容量 250 戶，可擴展，帶夜光。

(2) 具有密碼開鎖， ID 卡開鎖，與管理中心機視頻通話等功能

(3)ID 卡感應距離：＜ 10cm 。

(4) 密碼保護功能。當使用者使用密碼開門，三次嘗試不對時，呼叫管理中心。

(5) 帶 IC 卡單元門口主機支持住戶卡、巡更卡、管理員卡的分類注冊，可執行刷卡開門和刷卡巡更的操作，最多可以管理 900 張卡片。

2. 管理中心機

(1) 可實現對小區內單元門口主機的管理，具有視頻監控功能。

(2) 具有遠程開鎖功能，可以打開指定單元門口的電控鎖。

(6) 具有安防功能，可以指示和查詢用戶報警。

(7) 采用 CAN 總線技術聯網，系統穩定，性價比高。

3. 用戶分機

用戶分機有非可視用戶分機和可視用戶分機兩種類型，非可視用戶分機具有與單元門口主機通話功能，可視用戶分機具有與單元門口主機通話和視頻兩種功能，同時具有四防區安防報警功能。

4. 安防探測器

具有四類安防探測器：紅外、門磁、可燃?xì)怏w探測器、緊急按鈕。

5. 監控軟件

配備管理軟件 , 可以實現對單元門口刷卡信息等信息的監控。

六、實驗內容

1 、 按線路圖連線

2 、對講門禁系統使用情形模擬

3 、可視室內機的安裝連接與使用

4 、門前機的安裝連接與使用

5 、對講室內機的安裝連接與使用

6 、室外主機的安裝連接與使用

7 、管理中心機的安裝連接與使用

8 、上位機軟件的安裝與使用

9 、門禁系統操作實訓

10 、室內安防實訓

11 、設計一個應用系統

（ 4 ）巡更系統

一、系統概述

巡邏巡檢管理就是各企業規定其工作人員對他所管轄的區域或區域的設備設施、生產流程等工作進行定期的、定點的、及時的監測、檢查、維護；或包圍、安保人員在物業管理、賓館酒店、寫字樓、倉庫、廠區、醫院等場所進行定期的安全巡視巡邏。現在許多單位的巡邏巡檢管理工作仍采用在巡邏巡檢點的記錄薄上簽到、打卡（故障率較高，需耗材）、翻牌等方法；這種做法既難核準時間，又難避免一次預先多簽或存僥幸心理不到崗等諸多弊端。

本系統是按照當前職業院校樓宇自動化專業的實訓課程內容而精心設計的一套實訓系統，其中包括兩種典型的巡更方式，接觸式巡更與非接觸式巡更，學生可以了解巡更系統的組成并進行相應的軟件與硬件操作。

二、技術指標

（ 1 ）輸入電源：單相三線（ AC 220V ± 10% 50Hz ）

（ 2 ）工作環境：溫度 -10 ℃— +40 ℃ 相對濕度 <85% 海拔 <4000m

（ 3 ）裝置容量： <1.2kVA

三、系統配置

1. 通訊座

尺寸 : 102 × 102 × 46mm 重量 : 380g 材料 : 合金

電源 : 5v50hz 操作溫度 :-40-+80 ℃

功能 : 與計算機通過 RS232 進行串口通訊，在 9600 波特率的 傳送下，用 5V 直流電源供電。數據通訊座設工作指示燈，插孔與識讀器接觸十分可靠，起到穩定快速傳輸巡檢數據的作用

2.TM 巡更點

尺寸 : 16.3 × 5.6mm 重量 : 1 ． 6g 材料 : 不銹鋼

操作溫度 :-40-+80 ℃

1990A- 美國原裝 TM 鈕，是巡檢系統的基礎，將高性能集成電路芯片封裝在不銹鋼內，具有防水防震 . 堅固耐用等功能，并內置不可修改的全球唯一的 ID 碼。用于放置在必須巡檢的地點或設備上，也可做人員識別身份鈕或事件鈕。

3. 接觸式采集器

尺寸 : 135 × 28 × 28mm 重量 : 250 g 材料 : 不銹綱

電源 : 3V 操作溫度 :-40-+80 ℃ 存儲量 :4094 條

功能 : 依據人體工程設計，不銹鋼外殼，防碰撞、抗摔擊， 256K 的內存容量，一次的存儲容量可達 4094 條。獨有的 低電壓設計，由 3V 的鋰電支持， 20 毫安的工作電流，單組電池能連續讀取 100 萬次， 0.01/ 秒的識讀速度，具有掉電不丟數據 . 防重復識讀 . 聲光提示等功能，克服了靜電造成的副作用。

4.ID 巡更點

工程塑料封裝存儲芯片，具有防水防震 . 堅固耐用等功能，并內置不可修改的 ID 碼�？呻[蔽安裝 .

5. 非接觸式采集器

尺寸 : 148 × 40 × 20mm

重量 : 200g 材料 : 合金

電 源 : 2 節 3V 鋰錳串聯防爆電池組存儲量 :4094 條或 10000 條可選 .

操作溫度 :-20-+50 ℃

功 能 : L-3000EF+ 是 L-3000EF 擴展產品，應用背光處理技術，由雙鋰電支持， 60 毫安的工作電流下，可連續讀取 100 萬次以上。

四、實訓項目

1 、系統軟件操作

2 、系統設備認識及框圖

3 、接觸式巡更系統操作實訓

4 、非接觸式巡更系統操作實訓

（ 5 ）綜合布線系統

一、系統概述

該系統可劃分為工作區子系統、水平布線子系統、垂直干線子系統、樓層設備間子系統和管理子系統等各個綜合布線子系統，并通過計算機網絡實現與外部的信息交換，能滿足“智能建筑”、“建筑電氣”、“樓宇自動化” 等專業的實訓教學要求。

二、系統特點

(1) 系統中所采用的部件均是實際工程中比較著名的品牌，有很大的實用性和通用性

(2) 系統能夠進行設備的安裝、常用線纜的布線操作以及系統組建

(3) 系統配備了常用的布線工具及檢測設備，可通過實際操作，加深學生對布線工具及檢測設備的認識與使用

(4) 系統結合綜合布線的最新知識和實際經驗，根據綜合布線最新設備的功能和特點，編寫了典型的綜合布線實訓內容

三、技術指標

(1) 工作電源：單相三線 AC220V ± 10%50Hz

(2) 工作環境：環境溫度范圍為 -20 ℃～ +45 ℃相對濕度＜ 85% （ 25 ℃）海拔＜ 4000m

(3) 整機容量 : �。� 0.5kVA

四、系統組成

該系統采用網孔板的結構，可自行設計布線系統，進行設備的安裝、接線等實訓操作；整個系統可按子系統分為：工作區子系統、水平干線子系統、管理間子系統、垂直干線子系統、設備間子系統。

(1) 工作區子系統：語音插座、數據插座

(2) 水平干線子系統：超五類 UTP 雙絞線（四對非屏蔽雙絞線）、 75 歐姆同軸電纜、電話線

(3) 管理間子系統： IP 寬帶網樓層分線盒、視頻信號分配器、電話樓層分線盒

(4) 垂直干線子系統：超五類 UTP 雙絞線（四對非屏蔽雙絞線）、 75 歐姆同軸電纜、大對數線纜、電話線

(5) 設備間子系統： 110 大對數電話配線架、超 5 類 25 對數據接線模板、 RJ-45 插頭、視頻信號放大器、總電源開關

(6) 布線工具及設備：網絡鉗、 110 卡線鉗、電腦線纜導通測試儀

(7) 系統配置

五、實訓項目

(1) 壓線鉗的使用

(2) 導通測試儀的使用

(3) RJ45 插頭的跳線制作與測試

(4) 卡線式模塊的卡線與安裝

(5) 面板（信息插座）的安裝

(6) 110 配線架的安裝與線纜卡接

(7) 信息點的導通測試、尋測與編號

(8) 雙絞線的制作和連接實訓

(9) 工作區子系統的認識及組建

(10) 水平布線子系統的認識及組建

(11) 管理子系統的認識及組建

(12) 垂直干線子系統的認識及組建

(13) 配線架的打線實訓

（ 6 ）消防報警及聯動系統

一、系統概述

火災自動報警控制系統在智能建筑中通常被作為智能建筑三大體系中的 BAS （建筑設備管理系統）的一個獨立子系統。

該系統控制部分全部采用實物，控制對象采用簡單模型，能進行各種模擬火災和報警聯動操作演示、系統的設置、聯動編程、線路設計、聯網等實訓和實訓，整個系統的運作既能通過建筑物中智能系統的綜合網絡結構來實現，也可以在完全擺脫其它系統網絡的情況下獨立工作。

二、產品特點

(1) 系統設計開放靈活，學生可以自行設計消防報警系統及聯動系統

(2) 采用市場占有率高、國內外知名的品牌產品，具有很高的實用性與通用性

(3) 系統采用消防系統比較流行的總線結構

(4) 實訓裝置的設備采用模塊式，消防報警聯動系統結構清晰

三、技術指標

(1) 工作電源：單相三線 AC220V ± 10%50Hz

(2) 工作環境：環境溫度范圍為 -10 ℃～ +40 ℃相對濕度＜ 85% （ 25 ℃）海拔＜ 4000m

(3) 整機容量：＜ 1.0kVA

(4) 安全保護：具有漏電自動保護裝置

四、主要配置

1. 火災報警控制器

漢字液晶顯示，配備打印機，配備備電；總線制結構，報警、地址總數為 16 點；可外接 64 臺火災顯示盤；配置聯網接口卡，可對 32 臺火災報警控制器進行環形聯網； 32 個可編程手動操作總線制控制點； 6 路多線制控制點可直接輸出控制，手 / 自動操作方式，斷、短路報警功能（報警信息分窗口顯示，指示清晰；配置專用火災監控軟件，現場調試可在控制器本機完成也可通過 PC 機專用軟件完成，快速便捷，通過專用 RS232 、 RS485 接口卡可以連接計算機系統，可連接火災顯示盤、接入控制網絡等。

2. 火災報警探測器

火災控制探測主要配有可燃?xì)怏w探測器、差定溫感溫探測器、光電感煙探測器。

3. 總線隔離器

自恢復，保護和隔離信號二總線。

4. 電子編碼器

對各類探測器和現場模塊進行電子編碼。

5. 單輸入模塊

電子編碼，可接設備常開或常閉輸入信號。

6. 單輸入 / 單輸出模塊

電子編碼，控制并返回信號。

7. 編碼手動火災報警按鈕

電子編碼。

8. 編碼消火栓報警按鈕

電子編碼，直接啟泵無源觸點，有源回答指示燈信號。

9. 火災聲光警報器

電子編碼。

五、實訓項目

(1) 系統設備認識及接線操作

(2) 報警控制器、總線隔離器、的安裝與連接

(3) 各種火災探測器的安裝與連接

(4) 智能輸入、輸出模塊、聲光報警器、報警按鈕的安裝與連接

(5) 元件地址編碼設置

(6) 系統的管理操作

(7) 系統的數據查詢操作

(8) 設備啟停操作

(9) 單點操作

(10) 聯動編程

(11) 線路故障的判斷與處理

(12) 程序設置錯誤的判斷與糾正

(13) 設計并安裝一個簡易應用系統

（ 7 ）智能供配電照明系統

一 、概述

該系統配合智能建筑樓宇供配電系統有關課程，進行有關供配電低壓部分的教學實訓，可以模擬智能樓宇中的照明供電控制系統。讓學生了解樓宇中配電系統的基本結構，熟悉供配電監控系統，掌握供配電系統在樓宇自動化系統中的應用，可用于學習普通照明電路的安裝調試、認識智能樓宇整體控制構架、了解 LON 現場總線采集控制系統結構，掌握力控組態軟件的應用、智能照明控制方案的實現等。

該系統能滿足“智能建筑”、“建筑電氣”、“樓宇自動化”等專業的實訓教學要求，適用于各類職業教育培訓機構的教學。

二、系統組成及特點

系統由基于 LON Talk 協議的采集控制器組成網絡，整個系統由 LonWorks 網絡適配器、 LonWorks 采集控制器、模擬照明配電盤、模擬照明燈具、能源計量電度表、電壓電流傳感器、計算機以及力控組態軟件等組成。其主要設備包含：實訓平臺、 LON 網絡適配器、 LON 數據采集控制器、模擬照明配電盤（含指針表計、控制開關）、電壓傳感器、電流傳感器、能量計量電度表（單相、三相）、模擬照明燈具、空氣開關、接觸器、照明控制開關、力控組態軟件等。

該系統具有以下特點：

(1) 供配電系統和照明系統可實現實時調度運行

(2) 采用 DDC 采集控制模塊實現對電力系統中各類數據的采集與控制

(3) 采用先進 LonWorks 總線通信協議組網

(4) 配備上位機監控系統，可實時監控供配電網絡結構，分析和打印各類電量數據，還可監控照明系統，控制照明線路

(5) 實訓裝置的設備采用模塊式，方便學生了解現場設備

三、技術指標

(1) 工作電源：三相四線 AC380V ± 10%50Hz

(2) 工作環境：環境溫度范圍為 -10 ℃～ +40 ℃相對濕度＜ 85% （ 25 ℃）海拔＜ 4000m

(3) 整機容量：＜ 5.0kVA

(4) 安全保護：具有漏電保護

四、系統配置

五、實訓項目

1 常用電工工具的認識使用實訓

2 普通照明設備及控制電路安裝與調試

3 智能電壓傳感器的認識與應用

4 智能電流傳感器的認識與應用

5 單相電度表的安裝與接線實訓

6 三相電度表的安裝與接線實訓

7LonWorks 網絡拓?fù)湔J(rèn)識與應用

8LON 智能控制器認識與應用

9LON 現場總線的搭建實訓

10 智能供配電照明上位機監控軟件應用實訓

（ 8 ）火災自動報警及消防聯動控制系統

一、系統概述

本設備是根據目前智能樓宇自動化專業的內容精心設計的綜合實訓系統，結合當前火災自動報警及消防聯動控制系統的根本技術要點，采用市場主流火災自動報警及消防聯動控制全套設備，根據實訓內容的靈活配置，實現了中心主機、探測報警、廣播電話及聯動控制中各類消防設備與器件的聯系，系統穩定可靠，結構合理清晰，可為示教及實訓創造更多有利條件。

系統通過各種常用火災探測器（感溫型和感煙型）的參數變化來進行火災自動報警，并實現相關的聯動模擬控制（消防水泵控制箱、消防水泵、排煙閥、 270 ℃防火閥和排煙風機）。系統采用總線結構，采用帶聯動功能的火災自動報警控制器，配套消防電話系統及消防廣播系統，可進行消防報警及聯動模擬、消防事故廣播、消防電話、地址編碼、編程設定等實訓項目。

二、包含模塊

3 、主體配置

(1) 中心主機

  (2) 探測報警

  (3) 廣播電話

  (4) 聯動控制

4 、功能特性

(1) 火災報警控制器（聯動型）：漢字液晶顯示，配備打印機，配備備電；總線制結構，報警、地址總數為 64 點；可外接 64 臺火災顯示盤；配置聯網接口卡，可對 32 臺火災報警控制器進行環形聯網； 32 個可編程手動操作總線制控制點； 6 路多線制控制點，手 / 自動方式，斷、短路報警功能；配置專用火災監控軟件，通過專用 RS232 接口卡可以連接計算機系統

(2)RS232 接口卡：實現主機與計算機的通信連接

(3) 火災自動報警監控管理軟件：實現對主機的統一編程及監控

(4) 總線隔離器：自恢復，保護和隔離信號二總線

(5) 電子編碼器：對各類探測器和現場模塊進行電子編碼

(6) 火災顯示盤：漢字液晶顯示，滾動式同屏顯示 4 條報警信息

(7) 非編碼探測器輸入模塊：與電流型輸出型非編碼探測器組成探測系統

(8) 終端器：與編址接口模塊配合使用，連接于回路的最末端

(9) 點型光電感煙探測器：編碼型

(10) 點型感溫探測器：非編碼型

(11) 輸入模塊：電子編碼，可接設備常開或常閉輸入信號

(12) 輸入 / 輸出模塊：電子編碼，控制并返回信號

(13) 手動火災報警按鈕：電子編碼

(14) 消火栓按鈕：電子編碼，直接啟泵有源觸點，無源回答指示燈信號

(15) 火災聲光警報器：電子編碼

(16) 廣播功率放大器： 150W ，雙路

(17) 消防廣播模塊：電子編碼，用于正常廣播和消防廣播切換

(18) 消防廣播音箱： 3W

(19) 總線制消防電話主機：電子錄音

(20) 消防電話模塊：電子編碼

(21) 總線制消防固定 / 移動電話分機：接聽型

(22) 消防電話插座：編碼

(23) 其它模擬設備：消防水泵控制箱（繼電器）、消防水泵（渦輪風機）、排煙風機（普通風機）、排煙閥（繼電器）、 270 ℃防火閥（開關）

5 、實訓項目

(1) 各類控制器、火災報警探測器和模塊的結構、原理、接線、調試和應用

(2) 火災報警控制器的接線、操作和編程

(3) 火災顯示盤的接線和操作

(4) 電子編碼的設計和操作

(5) 手 / 自動聯動控制

(6) 消防廣播系統、消防電話系統和聯動控制系統的接線、操作和事故演習

(7) 火災自動報警及消防聯動控制系統的設計、接線、編程、調試和事故演習

(8) 火災自動報警監控管理軟件的編程及操作

（ 9 ）智能家居系統

1 、系統概述

隨著人民生活水平的不斷提高，人們對居住的環境提出了越來越高的要求。智能家居控制和管理平臺，有效地實現了家居安防、對講門禁、室內網絡布線、遠程監控、家電控制、燈光控制、自動報警撥號、室內背景音樂、語音發布等功能。

“智能家居系統（ PLCBUS ）”是根據目前智能樓宇自動化專業的實踐內容精心設計的綜合實踐系統，結合當前智能家居發展的現狀，全面實現了智能家居控制系統功能。系統穩定可靠，結構合理清晰，可為實踐提供更多有利條件。

2 、實踐項目

1) 獨立模塊的獨立認識、接線和控制

2) 燈光亮度按時按需自動調整控制，手動控制，情景編程

3) 窗戶分時自動控制，手動控制

4) 紅外轉發手 / 自動控制

5) 電器電源通斷手 / 自動、按時和間接控制

6) 系統整合的接線、設置、操作和演習

7 ）軟件。。。。。。
