JG-ZJG03 型 電子設備裝接工技能實訓考核裝置

一、設備概述

“ JG-ZJG03 型 電子設備裝接工技能實訓考核裝置 ”是依據我國高校的“模擬電子技術”、“數字電子技術”實驗教學大綱的要求，并考慮了各高等院校對該實訓考核設備的需求和建議而研發的 電工技能考核裝置 。

“ JG-ZJG03 型電子設備裝接工技能實訓考核裝置”能滿足上述課程的全部實驗項目和課程設計的需要，完全符合實驗教學大綱的要求，同時提供開放的實訓考核接口，能為開發高層次的數字系統實訓提供良好的實訓條件。

“ JG-ZJG03 型電子設備裝接工技能實訓考核裝置”可為電子裝接工的考核實訓提供操作平臺，提供有效的交流輸出電源。

“ JG-ZJG03 型 電子設備裝接工技能實訓考核裝置 ”實訓可分區進行操作，分為檢驗與檢修區、裝接與焊接區、 PCB 線路板制作區，各區采用控制屏上安裝網孔板，操作方便、更換便捷、易擴展功能或開發新實驗，實訓裝置各區電源獨立。可滿足電子工藝的安裝、調試、焊接、制板等各項技能訓練供電要求； 電子實訓考核裝置 設有電工工具放置處，還裝了漏電保護裝置，使操作者使用安全方便。

二、技術參數

1 、輸入電壓：單相三線制 220V ± 10% 50Hz

2 、輸出電源：交流 220V

3 、裝置容量：＜ 1.5KVA

4 、工作環境： 環境溫度范圍為 -5 ～ 40 ℃

5 、外形尺寸： 3468 × 800 × 1764mm （長×寬×高）

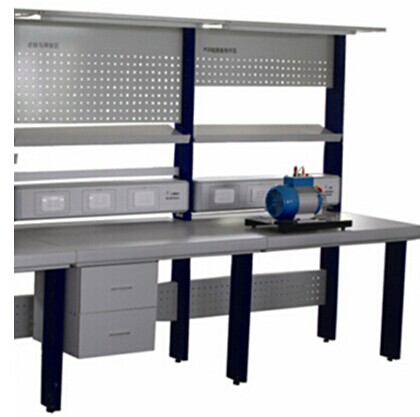

在裝置的左側是檢驗與檢修區，在該區實訓裝置的桌面放置電腦，桌底放置電腦主機。在檢測與檢修區的網孔板上有電工工具放置區。網孔板下方為測試儀器放置區，可放置示波器、波形發生器等測試儀器。檢測與檢修區的電源箱為兩個交流 220V 輸出端，總電源開關、漏電保護裝置，急停按鈕，以及照明開關。

總電源開關可控制實訓裝置的電源輸出，當手柄撥向上時為接通，可輸出三相交流電源，若三相輸出電源中任一相和控制屏殼發生漏電（只要漏電流超過一定值）、則漏電保護裝置動作，自動切斷交流電源的輸出。

可在該區檢測與檢修功能單元的裝接工藝及質量問題。

2 、裝接與焊接區

在 電子實訓臺 的中間是裝接與焊接區，該區的網孔板上有電工工具放置區。裝接與焊接區的電源為三個交流 220V 輸出端。該區有物料盒可供分類放置元件。

可在該區完成機械裝配，安裝電子元器件，電氣連接，加工多種電纜，以及簡單維修自動化裝接設備等實訓項目。

3 、 PCB 線路板制作區

在裝置的右側是 PCB 線路板制作區，該區的網孔板上有電工工具放置區，該區的電源為三個交流 220V 輸出端。

可在該區對 PCB 線路板進行制板、腐蝕等加工。

四、各組件介紹：

1 、網孔板

網孔板為鋼板鍍鋅材質，整板折邊式，強度高，壽命長，操作方便，外形美觀。沖孔工藝嚴格按照德國（ DIN ）標準，使用大型日本進口數控沖床加工中心（ AMDA ），特制的美國威爾遜模具加工而成。極好的解決了材料的延展變形，表面平整度問題，網孔板上的網孔符合德國（ DIN ）標準，可確保各種器件容易、快速、安全的安裝在網孔板上，給工具安放提供一個安全寬敞的位置，使操作者使用方便，安全，且更加規范。

2 、實訓桌

實訓桌采用特殊模具型材，經過陽極氧化噴涂處理，結構科學，外形美觀，表面采用進口荷蘭粉噴涂處理，實訓桌為鋁合金結構 ( 陽極氧化噴涂處理 ) ，立柱底部有調節器，高度可調，保證平穩度；臺面使用防火板材料，環保、耐磨、耐腐蝕、耐高溫、高絕緣。

3 、電源箱

電源箱提供單相三線制電源及過流、過載、短路、漏電等保護裝置。元器件均采用進口元件和國產名優產品。備有急停開關，可在緊急狀態下切斷總輸出電源，確保人身、設備安全。

五、三大設備安全保護體系

第一重保護：過載和短路保護

本實訓裝置進線電源首先經過剩余電流動作斷路器，剩余電流動作斷路器具有過載、漏電和短路保護功能，保護實訓過程中線路、設備的過流、過載、漏電和短路。從而保護實訓裝置的設備安全。

第二重保護：防火板

本實訓裝置采用進口防火板材料，具有環保、耐磨、耐腐蝕、高絕緣、耐高溫等特點。

第三重保護：下檐式

普通微機桌和辦公桌最容易損壞的就是：臺邊 PVC 封條起邊和裂縫。本實訓裝置采用圓角是結構，有效杜絕了上述問題。

六、 電子實訓考核裝置 配置表

三、設備操作區域
