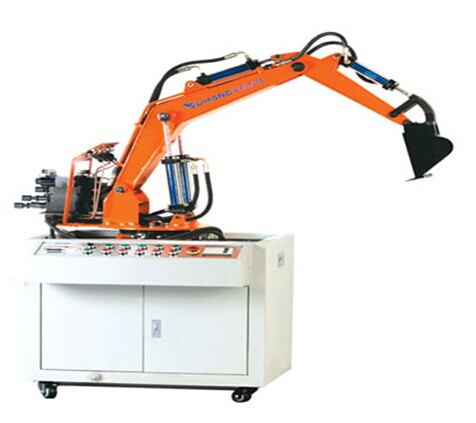

JG-WJJ02 型 挖掘機仿真實訓模型
挖掘機是機械工程中主要的機械，它廣泛應用于工程建筑、施工筑路、水力工程、國防工程等土石方施工及礦山采掘等行業。液壓挖掘機仿真模型具有體積小、重量輕、操作方便和遠距離操縱等優點，其目的是引導學生進行積極思維、創新設計、培養學生綜合設計能力和實踐動手能力一種新綜合實驗臺設備。
一、 實驗項目
1 、 液壓傳動及元部件結構及工作原理；
2 、 液壓挖掘機械演示控制實驗；
3 、 電器控制實驗，機電液一體控制實驗；
4 、 液壓閥塊的結構及應用；
5 、 液壓挖掘機械演示控制實驗
6 、 十字搖桿控制回轉作業，動臂提升同時平臺回轉
7 、 十字搖桿控制卸料作業，鏟斗和斗桿工作同時大臂可調整位置高度
8 、 十字搖桿控制返回，平臺回轉，動臂和斗桿配合回到挖掘開始位置
二、 性能及特點
1 、 電氣操作控制為旁置式，液壓站放置于液壓臺底部。整體結構緊湊協調，美觀大方，牢固性強。
2 、 挖掘機械是按照實物結構縮小比例制作，模擬現場操作 , 能夠真實地體現機械的實際工況，使學生在實踐中了解機械各部件結構及工作原理，實驗控制采用十字搖桿控制；
3 、 實驗部件采用耐壓膠管， 液壓元件采用華德國內品牌 , 泵站采用變量葉片泵。
4 、 帶三相漏電保護，輸出電壓 380v/220v ，帶漏電保護，電器控制采用直流 24v ，有過壓保護，防止誤超做損壞設備
三、 主要技術參數
電機： AC380V 功率 1.5KW 1500r/min
變量葉片泵 : 額定流量 8ml/r 額定壓力 6.3Mpa
|
