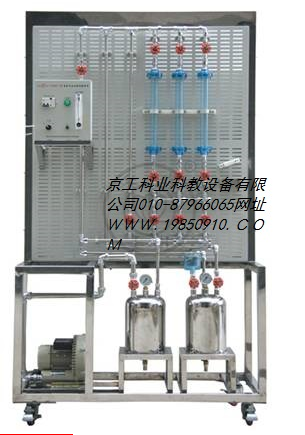

有害氣體吸附實驗裝置 JGHJ-550
設備特點：
• 設備布局合理、美觀，結構清晰，整體感強。
• 設備安裝了氣體緩沖罐，可使被吸收氣體與空氣充分混合，并使系統內部壓力平穩。
實驗目的：
• 掌握固體吸附凈化法的基本原理。
• 由穿透曲線計算傳質區長度及中吸附值平均濃度。
• 計算達到破點時的凈化效率。
主要配置：
吸附柱、填料、混合罐、緩沖罐、空壓機、壓力表、濕式氣體流量計、氣體流量計、減壓閥、不銹鋼框架、控制屏。
技術參數：
• 環境溫度： 5~40 ℃、電壓： 220V 、功率： 500W 。
• 吸附柱 尺寸：Ф 40 × 440mm ；采用透明有機玻璃制作，內填裝活性炭 數量 3 個 。
• 緩沖罐 尺寸：Ф 222 × 260mm ；采用 304 不銹鋼材質制作，厚度 1.5mm ；
• 混合罐 尺寸：Ф 220 × 260mm ；材料：采用 304 不銹鋼材質制作，厚度 1.5mm 。
• 電磁式空壓機：功率 105W ，最大排氣量 85L/min ，
• 濕式氣體流量計 采用防腐型鼓輪式流量計，能準確測量出管道中各種氣體的總體積，鼓輪每轉氣體流量為 0.005m 3 ；功能：用于實驗氣體的計量 1 臺 。
• 氣體轉子流量計： 6-60ml/h,40-400L/h 。
• 壓力表： 0-0.6MPa 。
• 不銹鋼管路及調節閥。
10. 控制屏和框架均為 304 不銹鋼，結構緊湊，外形美觀，操作方便。
11. 外形尺寸： 1200 × 500 × 1800mm ，框架為可移動式設計，帶腳輪及禁錮腳。
|
