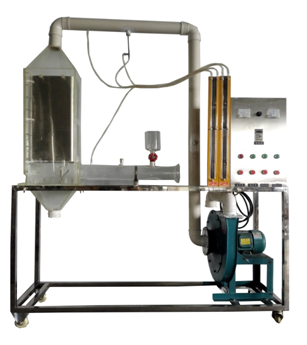

靜電除塵實驗裝置 JGHJ-552
設備特點：
• 設備布局合理、美觀，結構清晰，整體感強。
• 靜電除塵箱為透明有機玻璃制造，可觀察靜電除塵器的內部結構，及實驗過程中靜電除塵的具體現象。
實驗?zāi)康模?
• 了解電除塵器的電極配置和供電裝置，觀察電暈放電的外觀形態。
• 測定板式靜電除塵器的除塵效率。
• 管道中各點流速和氣體流量的測定。
• 板式靜電除塵器的壓力損失和阻力系數的測定。
• 確定靜電除塵器的風壓、風速、電壓、電流板間距等因素對除塵效率的影響。
主要配置：
靜電除塵器、高壓靜電發生器（含變壓器、整流器、高壓發生裝置、控制裝置）、抽風機、變頻器、機械振打裝置、發塵箱、集塵裝置、尾氣收集裝置、不銹鋼框架、控制屏。
技術參數：
1 、環境溫度： 5 ℃～ 40 ℃，配電： 380V ，三相四線制 功率 1.1KW 。
2 、粉塵加入瓶、粉塵接受瓶等均由 304 不銹鋼制成。
3 、尾氣收集裝置含收集罩、收集管道和收集箱。
4 、高壓靜電發生器：工作電壓 0-20KV ，工作電流 0-20mA 。
5 、機械振打裝置：電機功率 25W ，轉速 0-50r/min 。
6 、處理粉塵粒徑， 0.1 ～ 100 μ m ， 除塵效率約： 90 ％ 。
7 、集塵板：尺寸 450 × 240mm ，集塵板總面積： 0.32m 2 。
8 、靜電除塵器由有機玻璃制成，便于觀察。
9 、風機：風量 1000m 3 /h ，風壓 1500Pa ，功率 1.1KW ，轉速 2800r/min 。
10 、控制屏和框架均為 304 不銹鋼，結構緊湊，外形美觀，流程簡單，操作方便。
11 、 裝置外形尺寸：1 5 00 × 6 00 × 2000mm ， 框架 為可移動式設計， 帶腳輪及禁錮腳。
|
