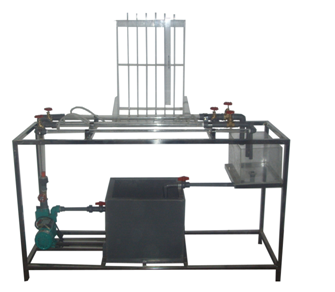

四、管路串并聯實驗裝置 JGKY-GCB
實驗?zāi)康模?
1 、適合于工程流體力學（水力學）教學實驗。
2 、可用于測定管路阻抗，驗證串、并聯管路的流量分配規律。
主要配置：
水泵、測速管、實驗管道、蓄水箱、計量槽、秒表、閥門、測壓管、自循環裝置、不銹鋼框架。
技術參數：
1 、運行環境：溫度 0-40 0 C ，相對濕度：≤ 90%RH ，電源： 220V/50Hz ，可連續操作。
2 、采用低噪聲無銹蝕環保型小水泵，流量： 12L/min ，揚程： 10m ，功率： 90W 。
3 、實驗管道：ф 20 mm 、ф 35 mm 、ф 40 mm ，各 1 根，長： 1000 mm ，有機玻璃制作。
4 、蓄水箱： PVC 經久耐用，而且防銹。
5 、計量槽：透明有機玻璃制作，其上貼有計量刻度。
6 、壓差計：φ 8X600mm ，壓差計內的指示液為水，無毒、操作安全。
7 、實驗所用的流體 -- 水為全循環設計。
8 、其他：管路、閥門、電路控制系統；整體框架：不銹鋼材質。
9 、 外形尺寸： 1400 × 550 × 1600mm 。
|
