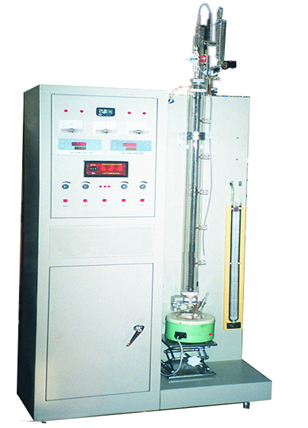

、特殊精餾實驗裝置 JGKY-JL/T
實驗目的：
1 、 熟悉精餾單元操作過程的設備與流程。
2 、 學習精餾塔效率的測定方法，適用于常壓、加壓和減壓精餾等特殊精餾。
主要配置：
玻璃精餾塔、冷凝器、再沸器、預熱器、水泵、溫度控制儀、溫度顯示儀、壓力表、流量計、不銹鋼框架、控制屏。
技術參數：
1 、精餾塔塔徑φ 20mm ，塔高 1.4m ，帶導電膜保溫，保溫段加熱功率上下兩段：各 300W ；塔釜容積： 500ml ；材質為玻璃塔結構。
2 、再沸器加熱功率： 1000M 。
3 、水泵流量： 5L/min ，揚程： 6m ，功率： 90W 。
4 、溫度控制儀 XMZA ，溫度顯示儀： XMZD 。
5 、壓力表量程： 0-0.16Mpa 。
6 、各項操作及壓力、流量的顯示、調節、控制全在控制屏面板進行。
7 、框架為不銹鋼材質，結構緊湊，外形美觀，流程簡單、操作方便。
8 、外形尺寸： 1500 × 600 × 2100mm 。
數據采集型（ JGKY-JLT/ Ⅱ）： 配計算機、微機接口和數據處理軟件、溫度傳感器、溫度巡檢儀、壓力傳感器。能在線監測溫度、壓力等實驗數據。
|
