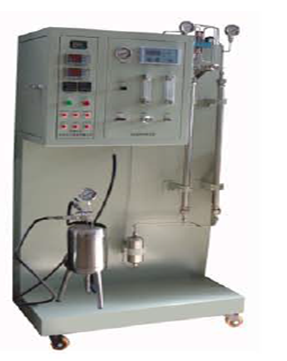

變壓吸附實驗裝置 JGKY-BY/XF
實驗 目的：
1 、理解吸附理論、掌握所學理論知識，并與實踐相結合。
2 、掌握吸附中變壓吸附的應用，了解變壓吸附設備，并學會設備的操作。
3 、掌握變壓吸附中壓力的變化、閥門切換時間變化與吸附量的關系。
主要配置：
吸附塔、吸附劑、旋片式真空泵、不銹鋼管路、閥門、不銹鋼框架、不銹鋼儀表柜。
技術參數(shù)：
1 、常溫，常壓操作，溫度： <50 ℃。
2 、實驗物料：空氣。
3 、吸附塔：管徑 89mm ，管長 1000mm ，壁厚δ— 0.00280(m) 。
4 、旋片式真空泵，壓縮空機，玻璃轉子流量計。
5 、吸附劑： PSA-5A 型富氧分子篩，氧分析儀。
6 、數(shù)顯溫度計、壓力傳感器均為宇電品牌。
7 、正泰電器：接觸器、開關、漏電保護空氣開關。
8 、塔體、水箱、管路、管件及閥門均為 304 不銹鋼。
9 、框架及儀表柜為不銹鋼。
10 、外形尺寸： 900 × 600 × 1700mm 外形為可移動式設計， 帶3寸 雙 剎車輪。
|
