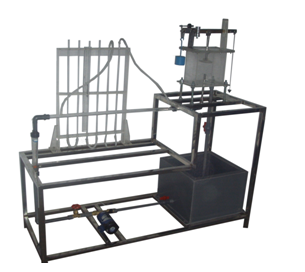

五、動量定律實驗裝置 JGKY-DD
實驗?zāi)康模?
1 、適合于工程流體力學（水力學）教學實驗。
2 、測定管嘴噴射水流對擋板所施加的沖擊力。
3 、測定動量修正系數，以實驗分析射流出射角度與動量力的相關性
4 、將測出的沖擊力與用動量方程計算出的沖擊力進行比較，加深對動量方程的理解。
主要配置：
水泵、稱量裝置、流量計、實驗水箱、蓄水箱、管嘴、實驗管道、閥門、自循環裝置、不銹鋼框架。
技術參數：
1 、運行環境：溫度 0-40 0 C ，相對濕度：≤ 90%RH ，電源： 220V/50Hz ，可連續操作。
2 、蓄水箱容積： 20L ， PVC 板焊制而成。
3 、流量計： LZS-15 液體轉子流量計，流量范圍： 60-600L/H 。
4 、實驗水箱由有機玻璃制成，裝有稱重裝置及實驗平板與管嘴，管嘴的內徑：約 8mm 。
5 、低噪聲無銹蝕水泵，最高揚程： 10m ，最大流量： 12L/min ，轉速： 2800r/min ，功率： 90W 。
6 、實驗所用的流體 -- 水為全循環設計。
7 、其他：管路、閥門；整體框架：不銹鋼材質。
8 、 外形尺寸： 1200 × 450 × 1450mm 。
|
